德国原装进口 Gigahertz-Optik ISS-50-LU-FE 积分球光源，将球光源与球照明场相结合，实现鱼眼相机的均匀性和白平衡：
•测试设备位置位于球体中心，非常适合鱼眼相机；
•带滤光轮的卤素灯选择校正滤光片；
•RGB监控探测器；
•遥控电子设备；
•球体直径：500 mm；
•光源：3 x 100W 卤钨灯，每个 2856K、5000K 或 6000K，选择滤光轮；
•评论：由于超广角或鱼眼相机位于球体中心，因此形成半球形照明场。三种不同的色温，可通过滤光轮切换。

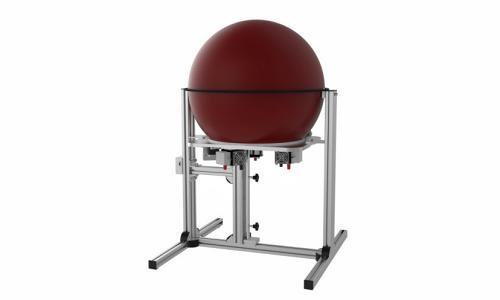

ISS-50-LH-FE积分球源
配备鱼眼镜头和超广角镜头的数码相机的特点是视角高达 >180°。由于这些相机在图像平面上的物镜前面映射半球形图像，因此需要具有半球形照明场的参考光源来进行均匀性匹配。请参阅我们的技术文章“用于鱼眼相机均匀性和白平衡的积分球源”。
基于积分球的均匀光源提供具有高度均匀光分布的发光场。为了给鱼眼相机提供半球形照明场以进行均匀性匹配，相机必须放置在积分球的中心。这一要求显着增加了积分球及其相关光源和挡板的设计复杂性。
与均匀度调整一起，可以为彩色相机设置白平衡。为了优化相机在不同照明条件下的性能，均匀性和白平衡应该在不止一种色温下进行。
Gigahertz-Optik GmbH 模块化积分球系统的一个特点是标准化组件的范围。不同直径的积分球、安装架、端口框架、端口适配器、光源、光圈、可互换滤光片的安装座等均作为标准组件生产。使用这些标准零件的配置可以在 3D CAD 中快速设计。根据需要，还可以制造定制组件。请参阅我们的技术文章“模块化积分球概念”

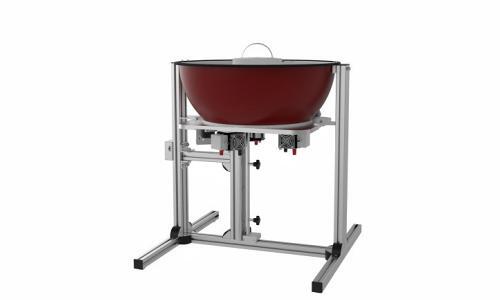

带有透明圆顶的开放式积分球
Gigahertz-Optik GmbH 的 RM 系列电子模块是模块化积分球系统的有用补充。 19英寸机架式模块可用于构建用于系统控制、供电和监控的高质量电子单元。RS232、USB和以太网接口可用于远程控制。
用于系统控制、供电和监控的电子单元
包含：
•直径 50 cm 积分球；
•通过不透光管将测试装置定位在球体中心；
•直径70毫米的透明圆顶；
•3 个 120° 间距的卤素光源，实现均匀的光分布；
•所有相关组件的 ODP97 涂层；
•3x 遥控滤镜轮，每个滤镜轮带有 3 个用于光学校正滤镜的滤镜支架；
•确保均匀光传播的挡板；
•可单独调节光圈，用于调整每个灯的强度（色温中性）；
•监控半球形光场亮度和色温探测器；
•系统控制器可进行手动和远程控制操作。
提供的校准包括：
•光谱范围 300 nm 至 1100 nm 的光谱辐射率可追溯校准；
•根据光谱测量数据计算亮度和色温；
•将每盏灯与指定的色温相匹配；
•将监视器探测器与输出亮度和色温相匹配；
•校准证书包括校准程序、使用的校准参考、测量值和校准不确定度；
•可选：亮度分布校准。
| 规格/参数 | |||
| 简短的介绍 | 积分球光源具有半球形照明场和多达三种可切换的照明色温。 | 典型应用 | 超广角和鱼眼相机的均匀性和白平衡。 |
| 主要特点 | 将球源与将测试装置定位在球体中心的装置集成。三个卤素灯，每个灯带有三个安装在滤光轮上的校正滤光片。单独调整每盏灯的亮度和色温。色温快速变化。 | 测量范围 | 积分球：直径50厘米； 圆顶：直径70毫米； 测试装置尺寸：最大××毫米； 直径 亮度: 待定； 色温：待定； 电子单元：三灯电源、验光计、系统控制器、远程控制接口（RS232、USB、以太网） |
| 校准 | 带有校准证书的光谱辐射度、亮度和色温。 | ||
| 型号 | 描述 |
| ISS-15-RGBW | 符合 EMVA 1288 的均匀积分球光源。 |
| ISS-8P-VAHP | 具有可变和逐步强度控制的积分球源。 |
| ISS-17-VA | 用于成像和非成像设备的高动态范围测试和校准的多功能积分球均匀光源。 |
| ISS-17-RGBW | 基于 LED 的多功能积分球均匀光源，用于成像和非成像设备的高动态范围测试和校准，配有光谱参考传感器和直观的 S-ISS 软件。 |
