德国原装进口 Gigahertz-Optik ISS-17-VA 用于成像和非成像设备的高动态范围测试和校准的多功能积分球均匀光源：
•具有可变强度控制的积分球源；
•170 mm Ø 球体，50.8 mm Ø 端口，BaSO 4涂层；
•带可变衰减器的 100W 灯（2856K 和 3100K）；
•CCT 和 L 探测器、亮度和光谱辐射率校准；
•系统包括用于系统控制的电子设备；
•球体直径：170 mm；
•光输出端口：50 mm 带分辨率管以抑制横向入射光 (UMPA-2.0-xx)；
•校准光谱范围/nm：(380 - 800) nm；
•光源：外置100W卤钨灯；
•输出范围：(3 - 7.500) cd/m² @ CCT 2856K ，(5 - 15.000) cd/m² @ CCT 3100K；
•输出调整：手动控制可变光圈；
•评论：监视器探测器已校准色温和亮度。

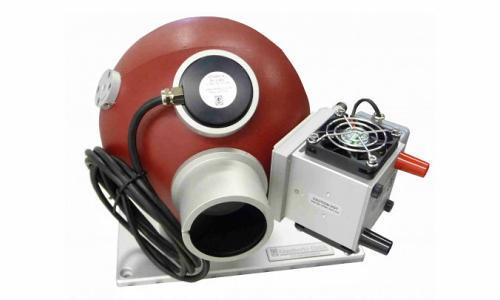

ISS-17-VA 带参考探测器
积分球是一个“均匀光源”，提供的照明场具有极高的亮度均匀性。
卤素灯提供连续的发光光谱，因此是光谱辐射率和亮度校准标准的首选。特别适用于光谱测量设备。根据要求，我们还提供基于 LED 的积分球光源。
使用监视器检测器检查球体输出。基于光电二极管的积分探测器 ( CT-4501 ) 和光谱辐射计 ( CSS-45 ) 均可提供。
照明场的光谱辐射亮度的校准使得可以使用积分球光源作为校准标准来比较光谱辐射计的光谱辐射亮度。成像和非成像设备的高动态范围测试和校准以及成像光谱仪或像素对齐也是主要应用。在这些应用中，卤素灯在 3100K 色温下运行，以确保蓝色光谱中的最大强度。

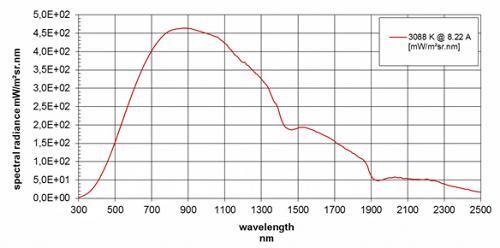

ISS-17-VA 在 3100K 下从 300nm 到 2500nm 的光谱辐射亮度。
预先规定，亮度测量设备的亮度响应度校准应使用色温为2856K的标准光源A。
光源和积分球之间的可调孔径使得可以在恒定色温下调节光谱辐射强度和亮度。亮度显示为参考值。除了亮度之外，监视器检测器还测量色温。这样就可以设置两种温度的光源：2856K 和 3100K。此外，色温可以重新调节，从而可以利用卤素灯典型的 2000 工作小时。可以在光源和球体之间固定漫射窗以改善积分球内的漫射光分布。

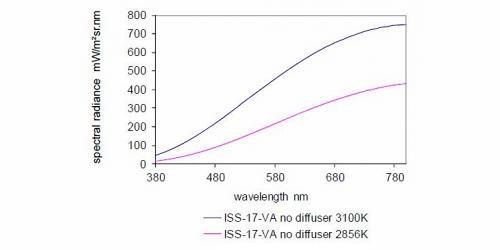

ISS-17-VA 可以在两种色温下运行：2856K 和 3100K
除了手动光圈版本 ISS-17-VA 之外，还有带自动遥控可变光圈的 ISS-17-VAM 版本。
Gigahertz-Optik设计和制造的控制电子装置配有精密电源和验光计，确保积分球光源工作时的高精度。

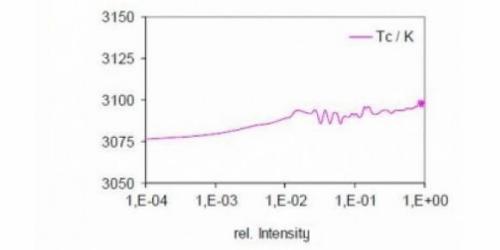

ISS-17-VA-V01 在整个亮度工作范围内提供高色温一致性
亮度、光谱辐射率和色温的校准由 Gigahertz-Optik 光学被测量校准实验室执行。校准是参照光谱辐射亮度经国家计量实验室校准的校准标准进行的。校准及其结果由符合 ISO 17025 的相应校准证书确认。

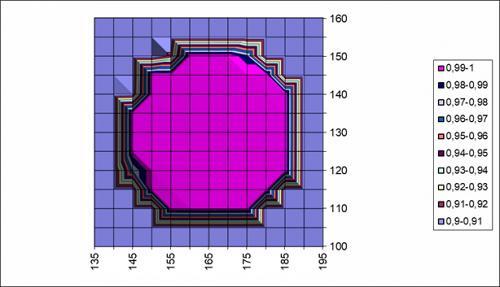

ISS-17-VA 提供出色的亮度分布均匀性，中心点典型值为 +/-0.5%，
平均值典型值为 +/-0.3%。测量球体均匀性时使用扩散器 UMPF-LSOK30-DTB。
（1）基础规格 | |||
| 积分球 | 内径 170 毫米（基球型号 UMTB-170-S-1），带硫酸钡涂层 (ODP97)。 | 配件 | 用于灯冷却的压力和抽风风扇； 12V。 |
| 光源 | 卤素灯 12V/100W，磨砂 (LH-100F-UV)。 | 控制电子设备 | ED-ISS-100-MD 电子设备采用 3/4 19“ 机架安装。 |
| 灯电源 | 用于卤素灯的精密电源适配器，带有用于灯电流的 16 位 D/A 转换器。打开/关闭期间的斜坡功能可减少灯丝的应力。 RS232 接口用于使用验光计 (LPS-100-RM) 进行远程控制。该电源是 ED-ISS-100-MD 的一部分。 | 电源 | ED-ISS-100-MD 的交流输入为 (115 - 230) V / (50 - 60) Hz。电子设备 ED-ISS-100-MD 为验光计、灯电源和风扇提供电源。 |
（2）一体式探测器 | |||
| 监控探测器 | 针对亮度和色温进行校准的 RGB 检测器 (CT-4501-4)。 | 设计 | 显示与监视器检测器连接的亮度和色温。用于调节色温的灯电源适配器的控制功能 (X1-RM)。 |
（3）校准 | |
| 校准 | 光谱辐射度：2856 K 和 3100 K 时，光谱范围为 380 nm 至 780 nm，步长为 10 nm，包括校准证书。 亮度：2856 K，有校准证书。 |
（4）规格 | |||
| 光输出端口 | 50 mm 带分辨率管以抑制横向入射光 (UMPA-2.0-xx) | 均匀度 | 更好 98% |
| 亮度（带扩散窗）2856K | 典型值(3 - 7.500) cd/m² 最小 (3 - 6.500) cd/m | 亮度（带扩散窗）3100K | 典型值(5 - 15.000) cd/m² 最小 (5 - 13.000) cd/m² |
| 光谱辐射度（带扩散器窗口）2856K | 22 mW/(m²sr) @ 380nm，光圈 100% 打开 360 mW/(m²sr) @ 800nm，光圈 100% 打开 | 光谱辐射度（带扩散窗）3100K | 46 mW/(m²sr) @ 380 nm，光圈 100 % 打开 750 mW/(m²sr) @ 800 nm，光圈 100 % 打开 |
| 相关色温 | 在指定强度范围内 ± 50 K | 温度范围 | (+5 至 +30) °C，无冷凝 |
| 型号 | 描述 |
| ISS-17-RGBW | 基于 LED 的多功能积分球均匀光源，用于成像和非成像设备的高动态范围测试和校准，配有光谱参考传感器和直观的 S-ISS 软件。 |
| ISS-30-VA | 具有 100 mm 大端口的均匀积分球光源。 |
| ISS-8P-VA | 具有可变强度控制的积分球源。 |
