德国原装进口 Gigahertz-Optik TFCT25 用于光纤颜色传输以及连续波和脉冲操作 LED 的通量、光谱和颜色的测量系统：
•25 cm 积分球，符合 CIE 127 总通量设置
•CCD传感器光谱辐射计
•LED 电流连续波和脉冲源
•软件
•积分球：250 mmØ；
源头排放：2-Pi；
波长范围/nm：350 -1050；
光带宽：2 nm；
测量范围（*1）：0.05 mlm - 141 klm；
评论：汽车前后照明侧发光导光板光谱透过率及光通量测试系统。
TFCT25用于测量侧向发光光导的光谱透射率以及LED的光通量、光谱和颜色
侧发光导光板目前广泛应用于汽车行业的日间行车灯、尾灯和刹车灯。它们的美学设计和 3D 形状是重要的识别因素。它们由塑料制成，具有非常复杂的横向结构，旨在确保沿整个长度均匀发光。制造过程中的众多测试标准包括尺寸稳定性、均匀性和横向辐射强度。因此，光导光谱透射率的测量是一项关键的质量测试。只有足够的透射率才能在光导的整个长度上实现均匀的光发射。另一个风险是用于制造光导的塑料变黄。特别是与白光 LED 一起使用时，这种泛黄会导致人眼可见的色温发生变化。

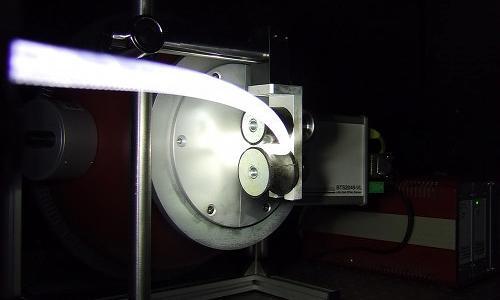

测量期间现场发射光导，端口减速器可防止杂散光影响测量。
Gigahertz-Optik 的 TFCT25 是一款测试系统，用于测量侧向发光光导的光学传输，包括黄变的影响。该系统满足知名汽车制造商的所有技术要求，因此拥有其供应商合格检测设备的地位。除了测量光谱透射率和分析潜在色移之外，该系统还可用于与横向发光光导结合使用的 LED 的光度和色度分析。其主要特点包括其精密电源装置，用于向 LED 以及仪表本身提供电流，以便 LED 在恒定电流和脉冲电流模式下运行。 LED 制造商还根据 CIE S025 使用前者进行 LED 分级。
因此，TFCT25 的用户拥有一款通用、高精度的光度计，可以测量各种光学参数，以保证光导的质量，并根据 CIE S025 精确检查 LED。
基于BTS2048-VL CCD的高质量光谱辐射计是国际公认的高端产品。它是市场上最紧凑的光谱辐射计之一，可在许多应用中直接进行系统集成，而无需昂贵且可能降低测量质量的光导。其特征之一是其扩散器窗口，可用于将其直接安装到积分球上，例如 TFCT25 中的 ISD-25，用于测量光通量。有关BTS2048-VL的更多详细信息，请参阅相应的数据表。

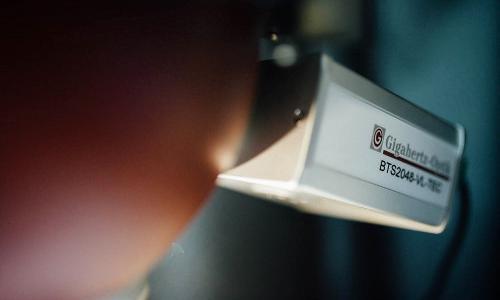

BTS2048-VL-TEC 高精度 CCD 传感器光谱辐射计，用于 CW 和脉冲测量。
ISD-25-V01 可与 BTS2048-VL 结合使用，以测量单个 LED、LED 阵列和光导的光通量、光谱、颜色和显色指数。积分球配有端口缩小器，以防止横向发射的光扭曲测量结果。其测量端口的尺寸可以根据光导或光源的尺寸进行调整。测量端口周围有一个大而稳定的安装板，便于连接端口变径管。
ISD-25-V01 与 BTS2048-VL 的组合满足 CIE 127 对定向 (2pi) LED 光通量测量的所有要求。其中包括光谱分辨率、动态范围和光谱辐射计的稳 定性以及理想的球体涂层、25 厘米直径、辅助灯、使用扩散器窗口和挡板的测量设备耦合。
该设备配有 Gigahertz-Optik GmbH 的 LPS-20 精密电源。这是专门为满足 LED 恒定电流和脉冲电流工作模式的所有要求而设计的。
该系统附带S-BTS2048用户软件，用于操作TFCT25测试站。该软件具有增强的工具，可轻松进行数据分析以及集成的通过/失败测试。
该测试系统配有样品架（左手光导和右手光导各 3 个），用于定位光导，光导通常具有 3D 形状。由于磁性桌面，这些可以在测试台上自由移动和固定。高度可调的样品架具有铰接臂和高自由度的夹爪，以适应光导的横截面和尺寸。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。带有 BTS2048-VL 的 ISD-25-V01 由 Gigahertz-Optik 的校准实验室进行校准，该实验室根据 ISO/IEC 17025 获得DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准是使用积分球中具有 2pi 辐射特性的BN-LHSF-2P-20校准灯进行。每台设备均附有各自的校准证书。
| 参数/规格 | |||
| 简短的介绍 | 符合 CIE 127 标准的积分球光谱辐射计，用于横向发光光导的传输以及 LED 光通量、光谱、颜色和色移的测量。 | ||
| 主要特点 | 直径 25 cm 的 CIE127 积分球。高品质光谱辐射计。为 LED 提供恒定电流和脉冲电流的精密电源。用户软件。用于将系统集成到用户软件中的可选软件。 | ||
| 测量范围 | 光通量：积分 0.05 mlm 至 141 klm。典型白光 LED 的光谱：5.5 mlm 至 43000 klm。 光谱辐射通量：8E-7 W/nm 至 2E3 W/nm。 光谱范围：350 nm 至 1050 nm。 | ||
| 典型应用 | 横向发射光导生产的质量保证。来料检查（单个 LED）、在线设计。 | 校准 | 工厂校准。可追溯至 PTB 校准标准。 |
| 传感器 | 型号 BTS2048-VL-TEC | 积分球 | 型号 ISD-25-V01 |
| 型号 | 描述 |
| BN-LHSF-2P-20 | 2π 光谱通量、总通量和 CCT 校准标准灯。 |
| S-SDK-BTS2048 | BTS2048 变体的软件开发套件。 |
| S-BTS2048 | BTS2048 变体的应用软件。 |
| 型号 | 描述 |
| BTS2048-VL-TEC | 多功能温控高速高质量 LED 光谱仪。 |
| ISD-15-BTS2048-VL | 用于 LED 测试和系统集成的紧凑型积分球光谱辐射计系统。 |
