德国 Gigahertz-Optik RCH-117 NIR 探测器/检测头
详情说明

一、Gigahertz-Optik RCH-117 NIR 探测器/检测头的特点

      德国原装进口 Gigahertz-Optik RCH-117 用于测量 NIR 固化 LED 辐照度的 NIR 探测器/检测头:

        •带刚性光纤耦合的独立光积分器和检测器;

        •NIR LED 优化响应度(650 nm 至 970 nm);

        •余弦校正宽视角(低 f 2);

        •用于验光仪、放大器、显示仪;

        •包括校准证书;

        •谱函数:Red-NIR;

        •波长范围/nm:(650 - 970) nm;

        •典型响应度;

        •输入光学器件/尺寸(毫米):扩散器/9mmØ;

        •视场角:Cosine;

        •评论:适用于红光近红外 LED 光源。刚性光导。


二、Gigahertz-Optik RCH-117 NIR 探测器/检测头介绍

      在需要深度固化粘合剂和清漆的 UV 固化应用中,UV-A 和蓝色(可见)光谱范围内的辐射用于激发光引发剂。有时,近红外辐射用于增强粘合剂的粘度或简单地加热以获得更好的化学性能。


      产品描述 RCH-117辐照度检测仪

      RCH-117 NIR 检测器专为 LED 近红外辐射固化而开发。它提供了RCH 高温稳定和扁平设计系列的所有特性和功能。其光谱响应度覆盖从 650 nm 到 970 nm 的光谱近似平坦的波长范围。 RCH-117 版本基于刚性纤维。


      校准

      该探测器针对典型 NIR LED 波长的光谱辐照度响应度进行了校准,并提供了符合Gigahertz-Optik 光辐射测量测量实验室高标准的工厂校准证书。如有必要,可以选择为带有相关测量设备的探测器创建根据 DIN EN ISO / IEC 17025 认可的测试证书。


三、Gigahertz-Optik RCH-117 NIR 探测器/检测头的技术规格

(1)基础规格

简短的介绍NIR 检测器,用于测量固化应用中的辐照度,支持 NIR LED。
主要特点用于近红外辐射固化中高近红外辐射水平的检测器。手柄与探测器辐射传感器之间安全距离大。适用于所有 Gigahertz-Optik Optometer测量设备。
测量范围

光谱响应度 650 nm 至 970 nm(平坦响应),

使用测量设备 X1-1 的线性测量范围为 0.3 mW / cm² 至 55,000 mW / cm²。

典型应用使用 NIR LED 进行 NIR 辐射固化,以增强粘度或提高 UV 固化过程的温度。
校准对典型 NIR LED 波长的光谱辐照度响应度进行校准,单位为 A/(W/cm²)。 Gigahertz-Optik 测量实验室的工厂校准证书。可选的 DIN EN ISO / IEC 17025 认可测试证书。


(2)技术参数

输入光学器件9 毫米,扩散器尺寸

测量头:高度8 毫米 / 直径37 毫米;

探测器元件:长度65 毫米/直径15 毫米。

最大辐照度40 W/cm²最大信号电流200 µA
典型响应度

730 nm LED:3.13 nA/(mW/cm²)

850 nm LED:3.34 nA/(mW/cm²)

950 nm LED:3.48 nA/(mW/cm²)

温度范围高达 + 100 °C(短时间)
电缆长度50厘米连接器-1、-2 或 -4
湿度<80%,非冷凝

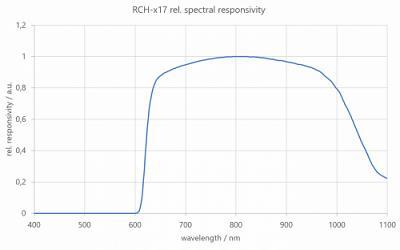

光谱响应度RCH-117 NIR 探测器光谱响应度
信息如果需要测量与校准不同的光源(光谱分布),则应应用光谱失配校正因子,以实现较低的测量不确定度。在湿度非常高的情况下,辐射计在低测量电流下可能会出现故障电流,需要予以考虑。在较高温度下,可能需要对检测器信号进行温度校正,以实现较低的测量不确定度。



四、可与Gigahertz-Optik RCH-117 NIR 探测器进行配置的仪器

型号描述
X1四通道 USB 验光计和电流放大器,专为移动使用的光度检测器和辐射检测器而设计。
P-21多用途触摸屏验光仪,用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。



五、Gigahertz-Optik RCH-117 NIR 探测器/检测头的相似产品

型号描述
RCH-xxx系列用于测量紫外线固化辐照度的紫外线检测器。
RCH-017用于测量 NIR 固化 LED 辐照度的 NIR 检测器。
