您的位置: 首页 > 热门产品 > 瑞士堡盟Baumer大尺寸空心轴(孔径达85 mm)增量式工业编码器
瑞士堡盟Baumer大尺寸空心轴(孔径达85 mm)增量式工业编码器
详情说明

      瑞士堡盟Baumer大尺寸空心轴增量式工业编码器,最大孔径可达85 mm,安装深度浅,可直接安装在传动轴上,节约空间、时间和成本;该系列增量式编码器采用高精度光感应技术,分辨率高(最高8,000 ppr),确保该系列编码器出色的信号质量和过程稳定性。


一、Baumer大尺寸空心轴增量式工业编码器特点

特点
(1)空心轴 3/8 至 1 英寸增量式编码器(2)空心轴 10 至 27 mm增量式编码器

     • 高达 80 000 ppr

     • 多达 5000 个正弦周期

     • 通孔空心轴

     • 与轴电流隔离

     • 配件种类繁多。

     • 高达 2048 ppr

     • 盲轴或通孔空心轴

     • 精确的光学传感。

(3)空心轴 30 至 65 mm增量式编码器(4)空心轴 60 至 85 mm增量式编码器

     • 高达 2048 ppr

     • 通孔空心轴

     • 精确的光学传感。

     • 高达 2500 ppr

     • 通孔空心轴

     • 精确的光学传感。



二、Baumer大尺寸空心轴增量式工业编码器优势

优势
(1)轴锁轴承设计(2)高精度光学传感技术(3)耐用的机械装置(4)可靠地防止轴承腐蚀和编码器温度过高
     • 法兰内的挡块将大型 ABEC5 轴承固定到位,加上钢制精密垫片,使轴承组在极端机械负载下非常耐用。此外,它可以防止轴穿透内部,同时通过在整个温度范围内最小化径向跳动来确保最大的精度。     • 60角秒或更短的极高位置精度比大多数竞争产品所能提供的精度高出约5倍,并将显着提高信号质量和过程稳定性。     • 堡盟HS35采用铸件外壳,具有最佳的壁厚,旨在提供最大的抗扭性和耐用性。 在任何环境中,冲击力高达200 g。     • 空心轴绝缘用作电隔离器和热解耦器。 它可靠地消除了轴电流、轴承腐蚀和磨损,同时降低了编码器温度。
(5)方便更换竞争产品(6)在任何环境中提供终身保护(7)表面光洁度(8)轴适配器可减小轴直径
    • 凭借产品型号HS35P分辨率,零脉冲和输出信号可由用户配置,这使得更换竞争产品变得容易。     • 独特的垫片概念可长期防护等级达到IP67。     • 粉末涂层外壳和盖子提供高效持久的防腐蚀保护。在恶劣环境中长期可靠运行。     • 始终提供您需要的轴直径 - 这要归功于轴适配器。
(9)宽温度范围(10)防止过压、反向电压和短路

     • 在 -40 ... +100 °C 内的任何温度下提供可靠和精确的输出信号。     • 电子设备受到可靠的保护,防止安装过程中可能发生的任何连接错误。



三、Baumer大尺寸空心轴增量式工业编码器应用领域

      精确的位置和速度反馈,直接安装在大型驱动轴上 - 例如驱动技术中的异步电机或风力涡轮机的滑环和变桨控制应用。

应用领域
(1)电机反馈(2)印刷机

     •客户要求:“我需要一个编码器来承受电机的整个生命周期。它为更精确和高效的控制质量提供了顶级信号。

     •我们的解决方案:“新的 ShaftLock 设计与极其坚固的轴承相结合,可承受高轴载荷,同时最大限度地减少停机时间和维护。高精度信号可确保电机在整个温度范围内动态运行。

     •客户要求:“我们的印刷机使用 400 dpi。进料编码器必须非常精确。任何不符合规定将立即被拒绝”。

     •我们的解决方案:“精度为 60 角秒或更高的高性能光学位置传感,以及 8192 ppr 的高分辨率,确保了最高的性能精度。

(3)起重机和葫芦(4)更多应用领域

     •客户要求:“我所有的起重机都在户外。高防护等级和出色的气候能力至关重要。耐腐蚀性和坚固的机械设计是决定性的标准。"

     •我们的解决方案:“IP 67 和 -40 °C 是 HS35 系列的标准配置。隔离的空心轴可防止轴电流。弹性表面光洁度和厚壁外壳是防止腐蚀和机械应变的可靠保护。

     •物料搬运

     •电梯和电梯

     •医疗技术

     •石油和天然气

     •食品与饮料

     •有易爆危险的区域。



四、Baumer大尺寸空心轴增量式工业编码器的具体型号

(1)空心轴 3/8 至 1 英寸增量式编码器
产品名称尺寸(法兰)轴型每转脉冲/波数输出级
HS35S - Sineø3.15" (ø80 mm)ø0.375...1" (ø9.525...25.4 mm)(通过隔离的空心轴)1024 … 5000正余弦 1 Vpp
HS35Fø3.15" (ø80 mm)ø0.375...1" (ø9.525...25.4 mm)(通过隔离的空心轴)1024 … 80000

线路驱动器 (TTL, 7272) Vout = 5 V,短路保护

推挽 (HTL, 7272) Vout = Vin, 短路保护

HS35P - Programmableø3.15" (ø80 mm)ø0.375...1" (ø9.525...25.4 mm)(通过隔离的空心轴)1 … 8192

线路驱动器 (TTL, 7272) Vout = 5 V,短路保护

推挽 (HTL, 7272) Vout = Vin, 短路保护

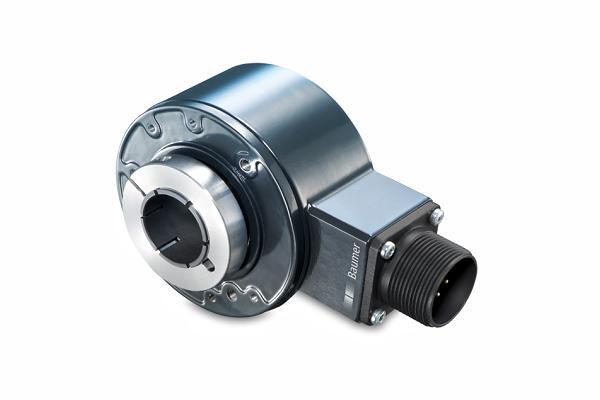

空心轴 3/8 至 1 英寸增量式工业编码器



(2)空心轴 10 至 27 mm增量式编码器
产品名称尺寸(法兰)轴类型每转脉冲/波数输出级
ITD 40 A 4ø80 mmø10...16 mm (盲孔空心轴)200 ...2048

TTL 线路驱动器(短路保护)

HTL 推挽(短路保护)

ITD 40 A 4 Y79ø80 mmø20...27 mm (通孔空心轴)200 ...2048

TTL 线路驱动器(短路保护)

HTL 推挽(短路保护)

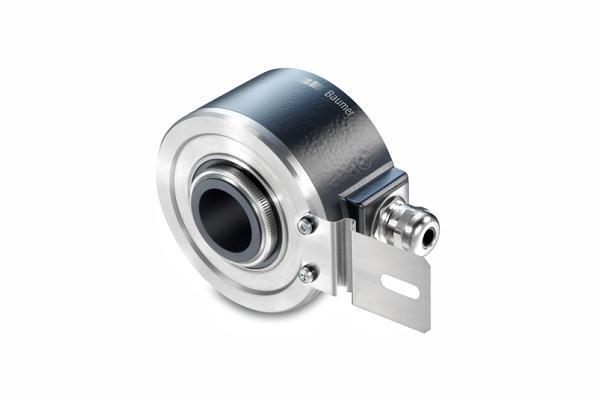

空心轴 10 至 27 mm增量式工业编码器



(3)空心轴 30 至 65 mm增量式编码器
产品名称尺寸(法兰)轴型每转脉冲/波数输出级
ITD 70 A 4 Y 7ø150 mmø40...65 mm(通过空心轴)1000 … 2500

TTL 线路驱动器(短路保护)

HTL推挽(短路保护)

ITD 70 A 4 Y 9ø150 mmø40...65 mm(通过空心轴)1000 … 2500

TTL 线路驱动器(短路保护)

HTL推挽(短路保护)

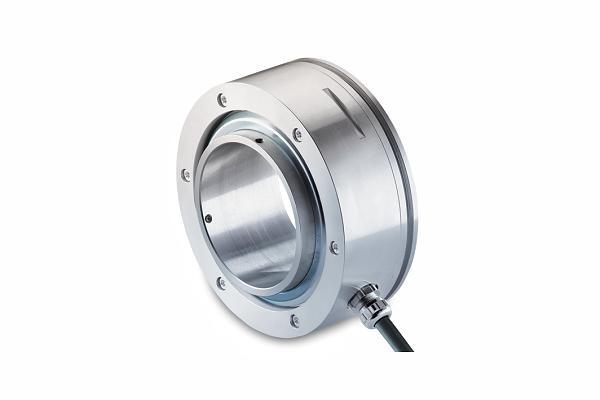

空心轴 30 至 65 mm增量式工业编码器



(4)空心轴 60 至 85 mm增量式编码器
产品名称尺寸(法兰)轴型每转脉冲/波数输出级
ITD 75 A 4ø150 mmø60…85 mm (通孔型)1000 … 2500

TTL线驱动 (带短路保护)

HTL/推挽式 (带短路保护)

ITD 75 A 4增量式工业编码器(空心轴 60 至 85 mm)
