您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik BTS256-UV 手持式紫外线光谱仪
德国Gigahertz-Optik BTS256-UV 手持式紫外线光谱仪
详情说明

一、BTS256-UV光谱仪/紫外光谱辐射计的特点

      BTS256-UV手持式便携式紫外光谱仪,具有创新的杂散光校正功能,可在例如紫外固化应用中进行精确的辐照度和剂量测量。

        •200 nm 至 525 nm 的大波长范围;

        •12 毫米的低高度非常适合传送带;

        •通过不锈钢外壳设计用于高紫外线辐射和温度;

        •用于自动偏移补偿和创新杂散光校正的机电光圈;

        •带有 ISO 17025 选项的可溯源校准。

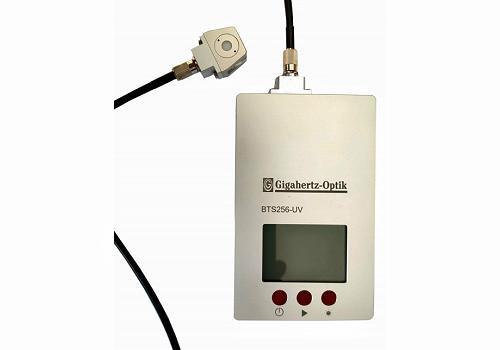

BTS256-UV-4手持式测量装置,带柔性检测头。

BTS256-UV-4手持式测量装置,带柔性检测头。

二、BTS256-UV光谱仪/紫外光谱辐射计的产品概述

      1、高强度紫外线测量应用

      紫外线和蓝色光谱范围内的高强度辐射源的典型应用是紫外线辐射固化、阳光模拟、紫外线杀菌、紫外线测试系统和紫外线下水道修复。对于具有重复测量任务的基于过程的应用,X1-RCH-116 LED 紫外线固化仪等宽带辐射计通常是最有效的解决方案,因为它们易于使用、物有所值且重新校准成本低。


      2、紫外光谱辐射计与紫外宽带辐射计

      BTS256-UV 等光谱辐射计是宽带辐射计的替代品,可提供有关辐射源光谱分布的额外信息.如果必须研究宽带紫外线灯的波长相关老化行为,或者必须在不同波长范围内测量辐照度,则光谱信息尤为重要。如果必须测量不同光谱分布的来源,这也很重要。为此,宽带辐射计理想情况下需要考虑这些光谱差异的单独校准因子。这对于光谱辐射计来说是不必要的。此外,光谱辐射计提供比宽带辐射计更精确的测量值。这是由于它们的光谱灵敏度函数对应于所选光谱测量范围内的矩形函数。对于 UV 光谱范围内的精确测量,非常好的杂散光抑制是必要的,市场上通常提供的阵列光谱仪不提供。


      BTS256-紫外光谱辐射计符合光谱辐射测量仪器的最新设计标准,具有出色的杂散光校正功能,适用于便携式仪表


     (1)光谱灵敏度范围广,非常适合所有类型的紫外光源(LED、HMI 等)

             光谱灵敏度范围从 200 nm 到 525 nm,可以在紫外到蓝色波长范围内进行精确的辐照度测量。即使是UVA LED的长波光谱分量(通常范围高达约490 nm)也被完全捕获。特别是,这种宽光谱范围支持紫外光或蓝光固化的应用以及短波LED使用低至UVC范围的趋势。


     (2)余弦视场 (f2)和扁平化设计

             测量扩展光源时,正确测量角度相关辐照度需要仪器的余弦校正视场函数。此外,传感器到辐照度参考平面的距离必须尽可能小。高度仅为 12 mm,余弦视场精确(低2),BTS256-UV 测量仪器是市场上最薄的光谱辐射计之一,适用于精确测量绝对辐照度。


     (3)杂散光校正和自动暗信号减法

             杂散光和暗信号对带有CCD或CMOS阵列传感器的紫外光谱辐射计的测量结果都有显著影响。如果紫外灯的发射光谱具有长波分量(可见光到红外),则杂散光始终至关重要,这会导致设备实际测量范围内的杂散光。紫外范围内的杂散光强度很容易超过实际测量信号的强度,从而导致相当大的测量误差。相比之下,暗信号是由手持使用期间的工作温度波动以及测量不同辐照度水平所需的积分时间变化引起的。


             尽管设计非常扁平,但BTS256-UV光谱辐射计 结合创新的杂散光校正 标配集成光学滤光片和暗电平快门。这两个功能都是自动化的。这保证了在不同发射器类型和不同工作温度下的精确辐照度测量。


     (4)耐强紫外线辐射和高温

             在实践中,光谱辐射计经常暴露在高强度的紫外线辐射和温度效应下,这些效应应该会引发应用中的老化效应或交联过程。BTS256-紫外光谱辐射计内置于 不锈钢外壳,具有出色的紫外线稳定性和低导热性 保护电子设备。同时,确保了仪表波长和辐照度读数的稳定性。


     (5)便携式手持式紫外光谱辐射计和过程流量计(传送带)

             使用 BTS256-UV-1 手持式仪表时,传感器入口光学元件放置在距离主仪表 250 mm 的位置。因此,它可以放置在辐射源的前面,而不会使操作员暴露于危险水平的紫外线辐射中。传感器本身非常平坦,总高度为 8 mm。BTS256-UV-1 的校准在 225 nm - 525 nm 的波长范围内进行。


             使用 BTS256-UV-2 流量计,传感器直接连接到流量计上。因此,它是样品通过传送带上紫外线光源下方的紫外线系统的理想选择。BTS256-UV-2 的校准在 200 nm - 525 nm 的波长范围内进行。


     (6)快速内部数据记录器

             除了光谱传感器外,BTS256-紫外光谱辐射计还包括一个宽带光电二极管作为第二个探测器 快速时间采样.这使得数据记录速率比仅使用阵列传感器所能达到的要高得多。


      3、IEC 61215 系列光伏组件的紫外线预处理测试

      根据IEC 61215系列对光伏组件进行认证,需要使用规定剂量的UVA和UVB辐射进行预处理。与传统辐射计不同,BTS256-UV光谱辐射计能够最准确地测量UVA和UVB辐照度水平,无论使用何种紫外线源。每个设备都提供可追溯的校准证书,并设计为在所需的高温下运行。 请参阅有关IEC 61215和IEC 61646测量的应用文章中的更多详细信息.


      4、工厂校准和ISO 17025测试证书

      这 吉兆赫兹光学的ISO 17025认证测量实验室为其BTS256-UV提供高质量,可追溯的工厂校准.工厂校准在千兆赫的校准实验室使用与NMI认可的测试测量相同的质量管理程序进行处理。可选择提供具有 ISO/IEC/EN 17025 测试证书的 NMI 认可的测试测量。

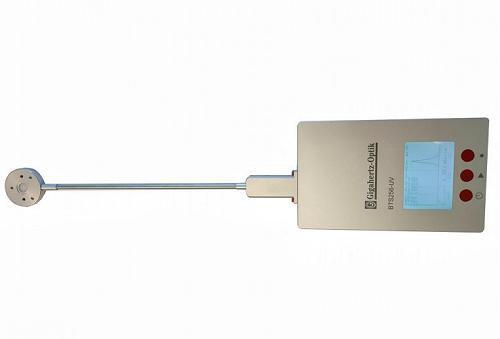

BTS256-UV-1 手持式设备

BTS256-UV-1 手持式设备,与紫外线辐射保持安全距离

三、BTS256-UV光谱仪/紫外光谱辐射计的产品规格

事项描述事项描述
简短的介绍用于测量 200 nm 至 525 nm 波长范围内强紫外线辐射的辐照度和剂量的分光辐射计。主要特点12 毫米高度。不锈钢外壳可实现高温操作和强烈的紫外线辐射测量。用于偏移补偿的机电孔径。内部杂散光抑制。可溯源校准。
测量范围高达 50,000 mW/cm²,200 nm 至 525 nm。典型应用用于 UV 固化应用中过程控制的测量设备,既可作为过程流量计,也可作为移动手持测量设备,用于药物的 UV 加速老化,在带有 UV 光源的环境室内使用。
校准工厂校准,可溯源至国际标准。传感器具有宽带传感器和阵列光谱仪的双技术传感器。用于自动暗调整的集成光圈。
输入光学元件不同的输入光学器件。例如,直接在设备上的直径为 10 毫米的扩散器或在耐热棒上的直径为 9 毫米的扩散器。

光谱检测器
芯片CMOS探测器光谱范围(200 - 525) 纳米
光带宽2.8纳米数据分辨率0.1纳米
积分时间

12 微秒 - 30 秒

[更新前:(5.2 - 30000) 毫秒]

快门

用于暗信号测量的自动光圈,其积分时间与测量的积分时间相同。此外,通过内置滤色器进行杂散光校正(OoR 校正)。

孔径延迟 = 100ms。

峰值波长+/- 0.3 纳米典型测量时间

BTS256-UV-2 和 BTS256-UV-3:

典型的 360 nm LED,50 mW/cm² - 18 ms

典型的 400 nm LED,50 mW/cm² - 10 ms



BTS256-UV-1:

典型的 360 nm LED,50 mW/cm² - 24 ms

典型的 400 nm LED,50 mW/cm² - 12 ms

积分探测器
模数转换器12位测量时间(0.1 - 6000) 毫秒
温度范围二极管的测量值通过内部温度传感器进行校正。典型辐照度峰值蓝色 LED @405 nm: (2E-3 - 2E3) 瓦/平方米
筛选

对从 250 nm 到 450 nm 的矩形函数的响应度进行数学调整(SMCF 校正)。 *

* 二极管的光谱响应度与矩形函数不对应(使用滤光片无法实现)。当测量光谱偏离积分检测器校准光谱(UV LED,峰值为 405 nm)的光源时,使用 SMCF 校正测量结果。这种校正的不确定性取决于测量光谱的质量(噪声)和校正因子的大小(光谱范围)。为了正确计算SMCF,必须测量要测量的散热器的整个频谱。如果发射器的辐射超出测量设备的光谱灵敏度范围,则会增加SMCF的不确定性。

光谱响应度

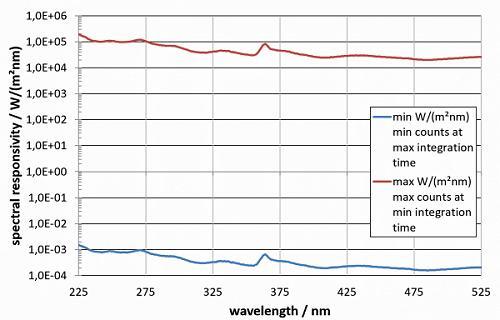

典型光谱响应 BTS256-UV-1(标准校准 225 nm 至 525 nm):

典型光谱响应 BTS256-UV-1

典型光谱响应 BTS256-UV-2 和 BTS256-UV-3(标准校准 200 nm 至 525 nm):

典型光谱响应 BTS256-UV-2 和 BTS256-UV-3

典型光谱响应 BTS256-UV-4(标准校准 225 nm 至 525 nm):

典型光谱响应 BTS256-UV-4

其它
微处理器16 位,25 ns命令周期时间电源5 VDC,450 mA 通过 USB
接口

USB 2.0(迷你 USB 型)

RS-485

重量275 克
尺寸

基本体 BTS256-UV-1 和 BTS256-UV-3:148 mm x 92 mm x 13 mm(长 x 宽 x 高)

基本体 BTS256-UV-2:148 mm x 92 mm x 12 mm(长 x 宽 x 高)

记录器内存100 个样本(光谱数据),10000 个样本(二极管)
温度范围

工作:+10°C bis +30°C(测量头的温度可以短时间升高)

储存:-10°C 至 +50°

电池运行时间

1400 mAh 锂离子电池

显示屏背光开启和连续测量时 10 小时

待机60小时,背光关闭


四、BTS256-UV光谱仪/紫外光谱辐射计可配置

型号描述
S-BTS256BTS256 变体的应用软件。
S-SDK-BTS256BTS256 变体的软件开发套件。


五、BTS256-UV光谱仪/紫外光谱辐射计的同类产品

型号描述
BTS2048-UV使用这款高质量的紧凑型光谱辐射计在紫外线下测量
X1-RCH-116 LED UV光固化仪用于 UV 固化过程中高强度 LED(UV-A 和蓝色)照射的 UV 固化辐射计
Cure-Met用于传送带 UV 固化测量的平面 UV 固化盘辐射计
X1-RCH-108 UV固化仪UV 固化过程中用于中压灯的 UV 固化辐射计
