德国Gigahertz-Optik X1-UV-3726 紫外线辐射计
详情说明

一、X1-UV-3726 紫外线辐射计产品概述

      紫外线杀菌照射(UVGI)是一种杀菌方法,它利用UV-C区域(100 nm至400 nm)的短波长光来分解病毒,细菌,酵母和真菌等微生物。杀菌活性的最大效果约为 265 nm。微生物的DNA和RNA吸收UV-C辐射,这会导致其结构发生变化,使其无法复制。如果暴露于足够高强度的UV-C辐射,微生物可以在很短的时间内被破坏。


      为确保杀菌效果,必须检查紫外线剂量。这是通过使用紫外辐射计测量曝光位置的紫外辐照度来实现的。


      除了检查高强度紫外线辐射所需的杀菌效果外,还必须确定相对较低的紫外线强度对皮肤和眼睛的潜在风险,如果存在人类暴露于紫外线辐射的可能性。使用一台设备进行两种测量需要具有非常大动态范围的紫外辐射计。

             带有独立测量装置和检测器的移动式X1-UV-3726紫外线辐射计

                 带有独立测量装置和检测器的移动式X1-UV-3726紫外线辐射计,用于测量汞杀菌灯和 UV-C LED 的辐照度和剂量。

      1、UV-3726 用于 UV-C LED 和低压汞灯的辐照度检测器

      UV-3726 型号具有 UV-37 系列探测器的所有特性和功能。它们专为紫外光谱区域的辐射测量任务而设计,多年来已在工业和科学应用中得到验证。


      UV-3726检测器包含一个光电二极管,仅在短波光谱范围内敏感。结合额外的光学滤波,仅测量指定光谱灵敏度范围内的辐射。这种组合可以对UV-C LED(图2)和低压汞灯(图3)进行辐射测量。常见UV LED波长和低压汞灯的可选校准系数提高了测量精度。


      为了测量辐照度,探测器的入射光学元件是一个具有余弦视场的扩散器,必须将其定位在所需的测量平面上。扩散器、光学校正滤光片和光电二极管经过紫外线辐射预老化,可显著减少因暴露于紫外线辐射而导致的不可避免的老化过程。UV-3726检测器即使在密集使用中也显示出很少的老化影响。任何更改都会被记录和更正,作为建议的年度重新校准的一部分。


      UV-3726 探测器的光电二极管在测量信号和辐照度之间提供严格的线性关系,范围从几皮安 (10-12 A) 到几微安 (10-6 当连接到千兆赫兹 X1 仪表(图 1)时,它提供至少 1000 mW / cm² 的线性测量范围,分辨率为 0.002 μW / cm²。

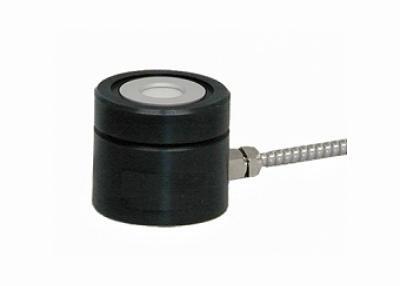

UV-3726检测头

UV-3726检测头

      2、校准

      以绝对单位进行可靠的测量需要校准测量设备,并可追溯到国家计量院(NMI)标准。自 1993 年以来,Gigahertz-Optik 测量实验室已被 PTB(德国物理技术协会)和 DAkkS(德国认证机构)认可为校准实验室,用于测量光谱响应度和光谱辐照度。从那时起,所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此,Gigahertz-Optik的工厂校准提供了最高水平的可追溯性,并已在全球范围内被接受多年。


      根据个别工业部门的要求,部分测量实验室被 DAkkS 认可为 DIN EN ISO / IEC 17025 测试实验室。因此,除了工厂证书外,Gigahertz-Optik 还可以选择为带 UV-3726 的紫外线辐射计 X1 提供 DIN EN ISO / IEC 17025 测试证书。


      UV-3726 检测器针对其光谱响应度进行了校准。执行测量时,可以在 X1 仪表上选择 UV-LED 或 Hg 灯的标称波长以获得最高精度。该仪表提供多种校准选项:

        •用于测量260 nm 至 290 nm 光谱范围内任何 UV LED 的平均校准系数。

        •用于测量低压汞灯(254 纳米)的特定校准系数。

        •11 个波长相关校准因子以 5 nm 为增量,从 250 到 300 nm,用于测量具有已知标称波长的 UV LED。

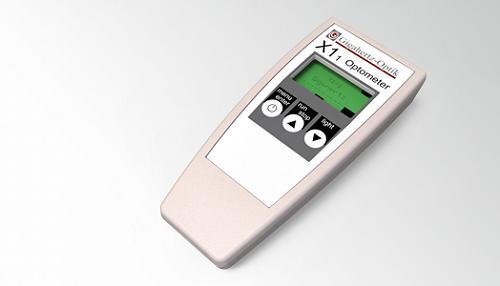

      3、测量装置 X1

      X1测量设备评估来自UV-3726检测器的信号,并以绝对单位mW / cm²显示测量的辐照度。仪表的高质量信号放大器支持探测器的非常大的动态范围,因此提供高达1000 mW / cm²的测量范围,分辨率为0.002 μW / cm²。除了辐照度外,剂量还可以以J / cm²显示。测量设备提供“峰值保持”显示功能。该设备的人体工程学外壳及其两节 AA 电池支持移动使用。或者,光学测量仪器设备可以通过其USB接口与可用的PC应用软件进行操作。软件开发套件(SDK)使测量设备能够集成到用户编写的软件中。


二、X1-UV-3726紫外线辐射计/UV辐照计的特点

      用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计

        •250 nm 至 300 nm 紫外 LED 和 254 nm 低压汞灯的校准系数。

        •带独立探测器的手持式仪表。

        •显示辐照度和剂量,具有峰值保持功能。

        •预老化,长期稳定。

        •余弦视场。


三、X1-UV-3726紫外线辐射计/UV辐照计的规格

规格
简短描述用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计
主要特点带独立探测器的移动测量装置。易于使用。测量范围大,用于消毒的高辐射强度和用于评估紫外线辐射风险的低辐射水平。
测量范围

适用于 250 nm 至 300 nm 的紫外 LED 和 254 nm 低压汞灯。

线性测量范围高达 1000 mW/cm²,使用 X1 仪表。 未另说明 0.002 μW/cm

典型应用UVGI 用于空气和表面消毒
校准从 250 nm 到 300 nm 以 5 nm 步长校准光谱响应度。254 nm 和光谱范围平均值 260 nm 至 290 nm 的附加校准因子。
宽带探测器用于 UV-C LED 和低压汞杀菌灯的 UV-3726 检测器
显示X1 手持式仪表,用于显示辐照度 mW/cm2 和剂量 J/cm2 具有峰值保持功能。


四、X1-UV-3726紫外线辐射计/UV辐照计可配置

型号简述
S-SDK-X20适用于 X20 变体(X1 和 HCT99)的软件开发套件。
S-X1X1 变体的应用软件。


五、X1-UV-3718紫外线辐射计/UV辐射计同类产品

用于测量杀菌汞、准分子以及 UV-C LED 的辐照度 (µW/cm²) 和剂量 (mJ/cm²) 的 UVC 仪表。

通常用于对已知光源类型的紫外线辐照度进行常规测量。

型号光谱函数波长范围/nm入口处的光学元件典型范围最小值(NEI) 典型范围最大值点评
X1-UV-3725UVC / UVGI2548 mm Ø diffuser0.002 µW / cm²2000 mW / cm²

在 254nm 校准低压汞灯。具有峰值保持功能的辐照度和剂量计。用于杀菌功效和危害测量的大动态范围。良好的余弦响应。

X1-UV-3727UVC / UVGI200 - 30019.2 mm Ø diffuser0.002 µW / cm²1000 mW / cm²适用于准分子 Kr-Cl 灯、低压汞灯和 UV-C LED。在 222nm、254nm 和 5nm 步长下校准。具有峰值保持功能的辐照度和剂量计。杀菌功效和光生物学安全性的大动态范围。
X1-UV-3718UVC / UVGI25411 mm Ø diffuser0.005 µW / cm²2500 mW / cm²在 254nm 校准低压汞灯。具有峰值保持功能的辐照度和剂量计。取代 X9-11 型号。

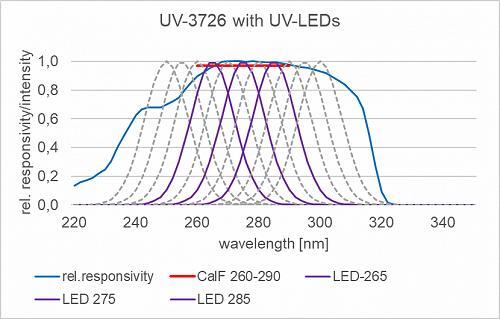

UV-3726 检测器的典型光谱灵敏度与 265、275 和 285 nm 处的典型杀菌紫外 LED 一起显示。

UV-3726 检测器的典型光谱灵敏度与 265、275 和 285 nm 处的典型杀菌紫外 LED 一起显示。

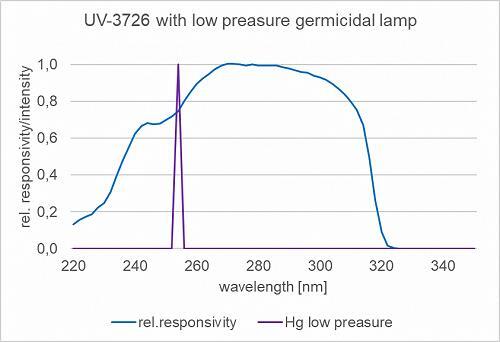

UV-3726 探测器与低压汞杀菌灯一起在 254 nm 处的典型光谱灵敏度。

UV-3726 探测器与低压汞杀菌灯一起在 254 nm 处的典型光谱灵敏度。

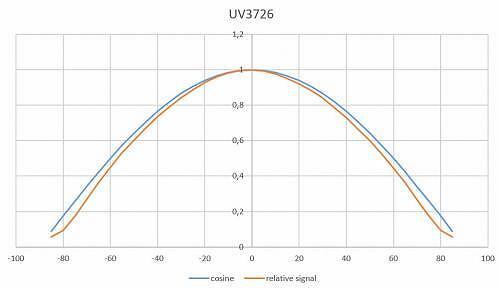

具有良好余弦校正的典型视场

X1-UV-3726具有良好余弦校正的典型视场
