德国原装进口 Gigahertz-Optik BTS2048-UV-S-WP 光谱辐射计/光谱仪，非常适合高精度户外紫外线测量。
•紧凑型光谱辐射计，非常适合高精度户外紫外线测量
•与双单色仪相当的高杂散光减少
•紫外线指数和紫外线光谱辐照度
•带温度控制的防风雨外壳
•加热气流以保持入口光学器件清洁和干燥
•入口光学器件：10 mm Ø 余弦扩散器 f2 ≤ 3%；
•光谱范围/nm：(190 - 430) nm；
•光带宽：0.8 nm；
•测量范围-宽带探测器：(5E-3 - 2E5) W/m² (1)；
•测量范围 - 光谱传感器：(3E-5 - 3E4) W/(m²nm) @325nm；
•评论：防风雨适合户外使用（紫外线）。
BTS2048-UV-S-WP 侧视图
BTS2048-UV-S-WP 是一款高品质光谱辐射计，其紧凑的设计和精致的光学、电子和机械接口使其成为高精度户外紫外线测量的理想选择。由于其创新的滤光片和光谱仪设计，它能够测量太阳辐射，并具有非常好的杂散光减少性能。因此，即使是低于 300 nm 的太阳边缘也可以实现几个数量级的分辨率（见图 2）。通过附带的S-BTS2048应用软件，可以直观地进行精确测量和数据分析（红斑、ICNRIP等）。此外，借助互补的 BTS2048-VL-TEC-WP，光谱范围可以从 UV 扩展到 NIR。在整个硅光谱区域（例如太阳能电池）的应用都是可能的。

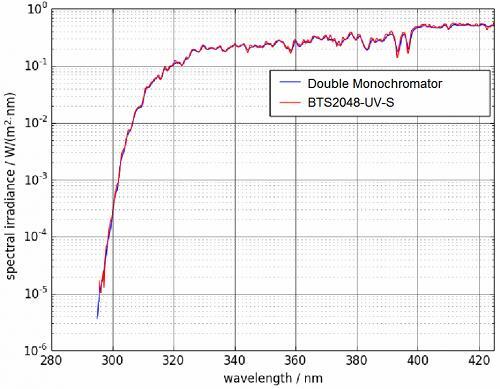

BTS2048-UV-S 和标准双单色仪的日光测量比较。与双单色仪约 1.5 分钟的测量时间相比，
BTS2048-UV-S 在几秒的测量时间内即可达到大致相同的质量。
这款出色的光谱辐射计的突出特点之一是其 BiTec 传感器（请参阅有关 BiTec 传感器的技术文章）。它将光电二极管的特殊性能与背照式 CCD 二极管阵列的特殊性能结合在一起。通过对两个传感器的测量信号进行双边校正，BiTec 传感器可确保在大动态范围内实现精确的辐射和光谱辐射测量值。
光谱仪单元基于 CCD，可用光谱响应度范围在 190 nm 至 430 nm 之间。它具有 0.7 nm 的光学带宽和 0.13 nm/像素的像素分辨率。由于采用背照式 CCD 技术，与传统的前照式 CCD 芯片相比，该 CCD 的灵敏度要高得多。此外，CCD 采用一级冷却 (1TEC)，可减少暗电流，从而提高信噪比。
为了促进 CCD 传感器动态范围的最佳利用并克服大多数阵列光谱辐射计在紫外范围内的问题，在光束路径中安装了一个遥控滤光轮（打开、关闭、光学滤光片）。该滤波器与智能测量和杂散光校正程序相结合，可实现 BTS2048-UV-S 的高质量测量。结果与双单色仪结果相当（见图）。然而，测量持续时间明显缩短。
BTS2048-UV-S-WP 配备了一组针对太阳辐照度测量而优化的特殊滤光片。与其他光谱仪相比，这些光谱仪具有出色的杂散光抑制能力，使该设备的性能与双单色仪处于同一水平。这里介绍了直接比对研究的结果。

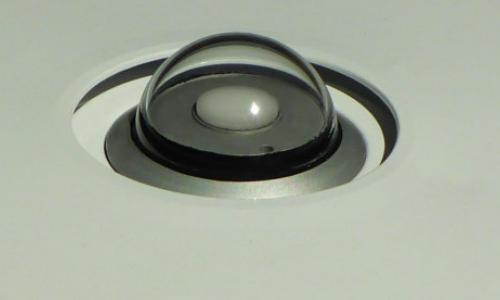

入口光学器件用热空气吹干，以防止灰尘、雨或雪
然而，BTS2048-UV-S-WP 不仅可用于太阳辐照度测量，还可用于其他紫外线源的测量。通常，该特定用途不需要 WP（防风雨版本）（请参阅型号 BTS2048-UV 和 BTS2048-UV-S）。在某些应用中，例如测量地外太阳模拟器时，良好的杂散光抑制是精确测量结果的关键。 Gigahertz-Optik 的杂散光校准技术可与其他智能测量程序结合使用，以实现卓越的杂散光抑制。另请参阅我们关于光谱辐射计杂散光减少的技术文章。可根据要求选择性地提供 BTS2048-UV-S-WP 附加杂散光校正矩阵的校准。
BTS2048-UV-S-WP 的外壳专为户外测量而设计。冷却的背照式 CCD 和光谱仪单元在第二个外壳中进行温度控制。在该外壳中，通过可更换的滤芯去除湿气。为了避免灰尘、雨水或雪沉积在入口光学器件上，用热空气将石英圆顶吹干。

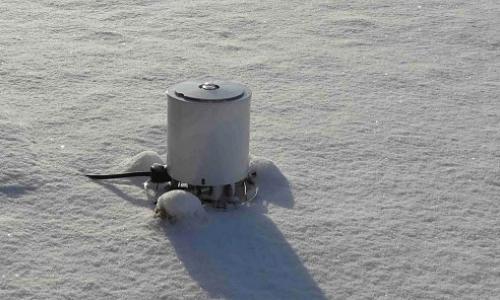

冬季测量活动中的 BTS2048-UV-S-WP 版本
至于输入光学器件，BTS2048-UV-S-WP 具有一个带有余弦校正视场的集成扩散器窗口。未使用光导的事实提高了灵敏度和校准稳定性，这对于户外使用来说是一个很大的优势。该设备的紧凑尺寸也具有显着的优势。余弦校正视场的 f2 误差小于 3%，使得使用 BTS2048-UV-S-WP 直接测量绝对辐射量成为可能：
•辐照度（W/m²）；
•光谱辐照度 (W/(m² nm))。
BTS2048-UV-S-WP 通过 USB 2.0 或以太网接口进行控制。在通信速度和电缆长度方面，以太网端口优于USB2.0接口。此外，BTS2048-UV-S-WP 中还进行了数据准备，以优化数据传输速度。为此，集成了一个独立的高性能微处理器。数据和电源接口当然也采用了防风雨设计。
BTS2048-UV-S-WP 的供货范围包括 S-BTS2048 用户软件。它必须提供的特色功能之一是可以由用户单独配置的灵活桌面。
这需要大量图形和数字显示窗口，用户可以从中进行选择：
•可自由定义的十进制或科学表示形式的数字显示。变焦功能。
•辐射、光谱和其他测量值的数字显示字段。
•所选测量参数的测量协议。
•频谱，变焦功能。
•数据记录器，变焦功能。
BTS2048-UV-S -WP及其配件的校准由 Gigahertz-Optik ISO/IEC 17025 校准实验室参考国家和国际校准标准针对光学被测量进行。由于设备尺寸较小，因此可以轻松运输以进行重新校准。
（1）基础规格 | |||
| 简短的介绍 | 基于 CCD 的大动态光谱辐射计，适用于户外使用的紫外光谱区域的连续波、数据记录仪和单次光谱辐照度和衍生量（光谱、红斑、ICNIRP 等）测量。 | ||
| 主要特点 | 紧凑的测量装置。 Bi-Tec 探测器配有背照式 CCD 二极管阵列光谱仪（0.7 nm 光学带宽、电子快门、高动态）和 SiC-Fotodiode。高杂散光减少。带有光圈和滤光片的滤光轮。带漫射器的入口光学器件为余弦 FOV。适合户外使用的防风雨外壳。以太网和USB接口。 | ||
| 测量范围 | 光谱：3E-5 W/(m²nm) 至 3E4 W/(m²nm) @325 nm。响应度从 190 nm 到 430 nm。 | ||
| 典型应用 | 用于科学户外测量任务的二极管阵列光谱仪。红斑、ICNIRP、太阳能电池等。 | 校准 | 工厂校准可追溯到 PTB 校准标准。 |
（2）产品 | |||
| 测量数量 | 光谱辐照度 (W/(m² nm))、辐照度 (W/m²)、峰值波长、中心波长、质心波长、红斑、ICNIRP。 | ||
| BiTec | 可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ ))在线校正二极管的光谱失配。 | ||
| 输入光学器件 | 扩散器，余弦校正视场 (f2 ≤ 3 %)。 | 滤光轮 | 8 个位置（打开、关闭、光学滤镜）。用于远程暗电流测量和杂散光减少。 |
| 校准不确定度 | 光谱辐照度 | ||
| λ | u(k=2) | ||
| (200 - 239) nm | ± 9 % | ||
| (240 - 339) nm | ± 6.8 % | ||
| (340 - 359) nm | ± 5 % | ||
| (360 - 399) nm | ± 4.3 % | ||
| (400 - 430) nm | ± 4 % | ||
（3）光谱探测器 | |||
| 积分时间 | 2μs - 60s *1 | 光谱范围 | (190 - 430) 纳米 |
| 光带宽 | 0.8纳米 | 像素分辨率 | ~0.13 纳米/像素 |
| 像素数 | 2048 | 芯片 | 高灵敏度背照式 CCD 芯片，一级冷却 (1TEC) |
| 模数转换器 | 16 位（25 ns 指令周期时间） | 峰值波长 | ±0.05纳米 |
| 带通校正 | 支持数学在线带通校正 | 线性度 | 完全线性化芯片>99.6% |
| 杂散光 | 越界方法 < 1E-4 *3 带通法 < 1E-5 *3 | 基线噪声 | 基线噪声 5 cts*4 |
| 信噪比 | 5000*5 | 动态范围 | >9 震级 |
| 光谱辐照度响应范围 | (3E-5 - 3E4) W/(m²nm) @325nm *6*7 | ||
| 典型测量时间 | (250 - 400) nm 卤素灯的 W/m² | ||
| 1 | 4,4 s | ||
| 10 | 440 ms | ||
| 100 | 44 ms | ||
| 测量模式 | 标准测量模式：200 nm 至 430 nm； 超出范围杂散光校正测量模式 (OoR SLC)：200 nm 至 430 nm； 用于太阳能测量的杂散光校正带通模式（太阳能 BP SLC）：285 nm 至 420 nm； 通用杂散光校正带通测量模式 (BP SLC)：245 nm 至 420 nm。 | ||
（4）一体式探测器 | |||
| 测量时间 | (0.1 - 6000) 毫秒。 | 测量范围 | 七 (7) 个测量范围，具有卓越的偏移校正功能。 |
| 校准 | 辐照度±6% * 10。 | 测量范围 | (5E-3 - 2E5) W/m² *11。 |
| 模数转换器 | 16bit | ||
| 筛选 | 可选：对 220 nm 至 360 nm 范围内的矩形函数的响应度进行数学调整（使用测得的光谱数据对辐射函数进行 SMCF 在线校正）。* * 二极管的光谱响应度不对应于矩形函数（光学滤波器不可能）。当测量光谱偏离积分检测器（UV LED，峰值为 405 nm）的光源时，使用 SMCF 校正测量结果。该校正的不确定性取决于测量光谱（噪声）的质量和校正因子（光谱范围）的大小。 | ||
（5）图表 | |||
| 光谱响应度 |  | ||

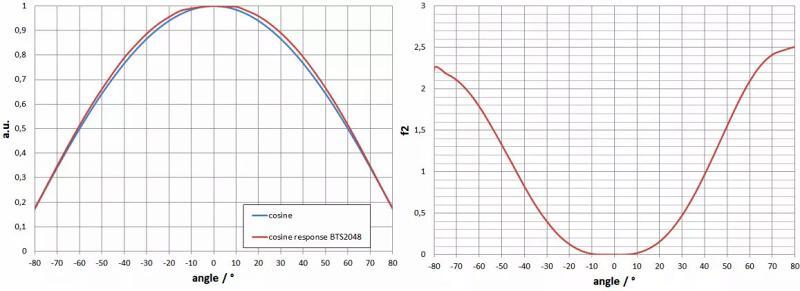

| f2（方向响应/余弦误差） |  | ||
（6）其它参数 | |||
| 微处理器 | 32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制。 | 接口 | USB V2.0、以太网（LAN UDP协议）、RS232、RS485。 |
| 数据传输 | 标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms。 | 输入接口 | 2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA。 |
| 输出接口 | 最大 2x 集电极开路最大 25V 500毫安。 | 扳机 | 合并触发输入（不同选项、上升/下降沿、延迟等）。 |
| 软件 | 用户软件 S-BTS2048； 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置 | 尺寸 | 直径：160毫米 高度：222毫米 （详见详细图纸） |
| 电源 | 带电源：(90-295)V 150W。 | 重量 | 2.85公斤 |
| 安装 | 3x M6 螺纹 | 温度范围 | 储存：（-10 至 50）℃ 操作：（-25 至 50）℃ *9 |
| 机体 | 光谱辐射计单元：IP67 室外外壳本身：IPx | 稳定 | WP 外壳内部（电子设备）：≤ ± 1 °C； CCD芯片：≤±0.25℃。 |
| 信息 | *1 建议对积分时间的每次变化执行新的暗信号测量。 *2典型值，主波长的不确定度取决于LED的光谱分布。 *3 典型值，在具有深蓝色 LED 峰值的冷白宽带 LED 峰值左侧 100 nm 处测量。一次测量中可以解析的动态取决于平均值的数量和光源。典型的太阳能测量是在一次测量中动态分辨率为 4.5 个数量级。 *4 *5 典型值是在未对 4ms 测量时间和阵列满量程控制进行平均的情况下测得的。平均导致 S/N 二次上升，即基础噪声二次下降，例如平均到 100 倍，S/N 提高 10 倍。 *6 最小 500/1 序列号。全量程控制下的最大值。 *7 只允许短时间照射，以避免热损伤。 *8 在 USB 连接期间，由于电流供应有限，并非所有功能都可用，例如没有以太网和 TEC 冷却。 *9 设备需要温度稳定大约。 25分钟（户外使用需供电）。如果在预热阶段进行测量，或者如果在变化的温度下进行测量，则每次测量都需要进行暗信号测量。 *10 使用氘灯进行 (Z) 校正。 *11根据氘灯的光谱功率分布，仅允许短时间的最大辐射，以避免热损坏。 | ||
| 型号 | 描述 |
| S-BTS2048 | BTS2048 变体的应用软件。 |
| S-SDK-BTS2048 | BTS2048 变体的软件开发套件。 |
| BTS2048-VL-TEC-WP | 用于太阳可见光测量的室外光谱辐射计。 |
| SUT-1711 | 太阳跟踪器与 BTS2048-xx-WP 系列仪表配合使用，用于直接太阳辐照度测量。 |
| 型号 | 描述 |
| BTS2048-UV-S | 使用这款高品质紧凑型光谱辐射计进行紫外测量。 |
| BTS2048-UV | 使用这款高品质紧凑型光谱辐射计进行紫外测量。 |
| BTS2048-VL-TEC-WP | 用于太阳可见光测量的室外光谱辐射计。 |
| BTS2048-IR-WP | 光谱辐射计非常适合高精度户外红外测量。 |
| BTS2048 Series | 紧凑型光谱辐射计具有出色的光学性能和 BiTec 技术，可实现实验室和现场使用的精确测量。 |
