瑞士堡盟Baumer HMG10 / PMG10 系列绝对值重载编码器，臻于完美的功能性，出色的耐用性，适用于恶劣的应用场合，为绝对值重载编码器树立新标准。该系列绝对值编码器采用久经考验的重载设计和两端式轴承设计，超坚固型磁式单圈感应技术，精度堪比光感应系统，自发电重载多圈计数器，无需电池和齿轮。
下一代绝对重载编码器 HMG10 / PMG10 是完美的革命性方法，将经过验证的双面轴承设置与磁性高精度传感和获得专利的能量收集微型发电机相结合，经受住了重载使用的严峻考验超过 10 年。结果是重载编码器的新绝对参考标准。进一步增强了以前需要光学传感的坚固性和高精度。
| 优势 | ||
| （1）在最恶劣的环境条件下具有最高的可用性和无与伦比的耐用性 | （2）任何环境下的故障安全 | （3）有效防止轴承损坏 |
| • 久经考验的重载设计、双面轴承设置、重载连接技术、高度稳健的传感。 | • 极其耐用的铝制或不锈钢外壳，出色的防腐蚀保护等级高达 C5-M，长期稳定的密封概念，-40 ... +95 °C 的宽工作温度范围。 | • 双面轴承设置（如果可能），轴承间距大的大尺寸轴承，大径向/轴向轴负载的高轴承负载储备，由于陶瓷球混合轴承没有感应轴电流。 |
| （4）改进应用中的控制和过程质量 | （5）免维护运行 | （6）简单灵活的产品选择 |
| • 具有光学精度的超稳健、精确的磁性单圈位置感测，额外的高精度增量信号，最佳的电磁兼容性 | • 无磨损部件，能量收集 HeavyDuty 转数计数器 MicroGen 无电池无齿轮 | • 广泛的产品组合，所有相关的轴、法兰和连接器版本，所有相关的接口，额外的零脉冲增量信号，可参数化的速度开关。 |
Absolute HeavyDuty 编码器提供轴的绝对角位置，例如电动机中的转子轴或集装箱起重机上的电缆卷筒。单圈编码器获取编码器轴一圈内的绝对位置，而多圈编码器额外提供编码器轴完成的圈数。通常，绝对编码器轴位置的参考在调试期间进行。这样就省去了通电后的参考行程。
除了通过 SSI 或现场总线等串行数字接口输出绝对位置外，绝对重载编码器还允许输出增量位置，例如 HTL/TTL 信号，以便在带增量输入的速度控制器中进行简单处理。个别 HeavyDuty 编码器版本也可提供速度开关，通过开关输出报告速度过高或过低。
Absolute HeavyDuty 编码器专为最大的坚固性和耐用性而设计，具有巨大的机械储备，即使在最恶劣的环境中也能确保可靠的性能：
• 钢铁厂和轧钢厂 • 物料搬运设备
• 港口设施和起重机技术 • 大型驱动器和发电机
• 起重机和升降平台 • 风力发电机
• 地下和露天采矿

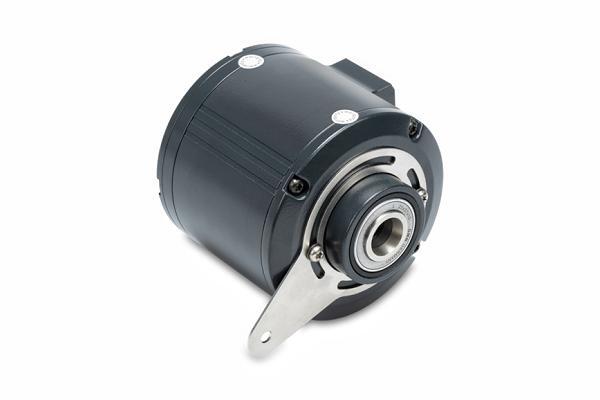

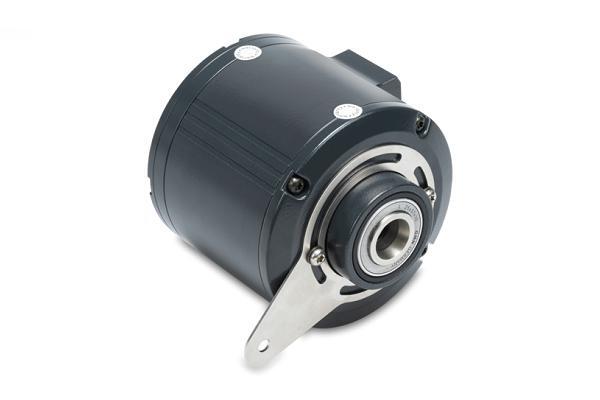

| （1）HMG10绝对值重载编码器（105 mm设计 – 空心轴或锥孔型） | |||||
| 特点 | • 空心轴，孔径ø12 ... 20 mm • 锥孔型ø17 mm (1:10) • 总分辨率高达40位 • SSI, CANopen, Profibus-DP, Profinet, EtherCAT, EtherNet/IP • 端子盒或法兰接头 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| HMG10-B - CANopen® | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | CANopen® |
| HMG10-B - DeviceNet | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | DeviceNet |
| HMG10-B - EtherCAT | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| HMG10-B - EtherNet/IP | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| HMG10-B - Profibus DP | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| HMG10-B - PROFINET | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | PROFINET |
| HMG10-B - SSI | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| HMG10-T - CANopen® | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | CANopen® |
| HMG10-T - DeviceNet | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | DeviceNet |
| HMG10-T - EtherCAT | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| HMG10-T - EtherNet/IP | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| HMG10-T - Profibus DP | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| HMG10-T - PROFINET | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | PROFINET |
| HMG10-T - SSI | ø105 mm | ø16…20 mm (通孔型) | 1048576 / 20位 | 1048576 / 20位 | SSI |
  | |||||

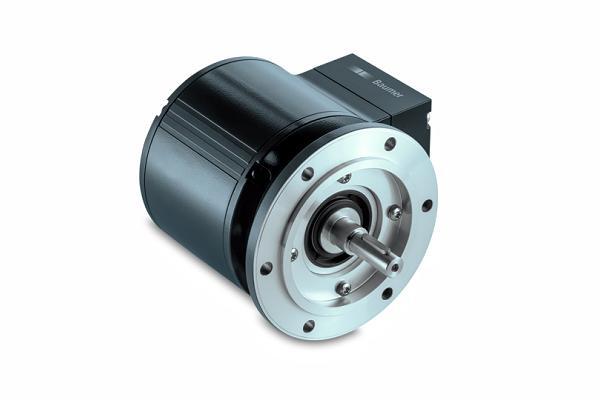

| （2）B10/PMG10绝对值重载编码器（115 mm设计 – 实心轴带欧式法兰） | |||||
| 特点 | • ø11 mm实心轴，带欧式法兰B10 • 总分辨率高达40位 • SSI, CANopen, Profibus-DP, Profinet, EtherCAT, EtherNet/IP • 端子盒或法兰接头 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| PMG10 - CANopen® | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | CANopen® |
| PMG10 - DeviceNet | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | DeviceNet |
| PMG10 - EtherCAT | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| PMG10 - EtherNet/IP | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| PMG10 - Profibus DP | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| PMG10 - PROFINET | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | PROFINET |
| PMG10 - SSI | ø115 mm | ø11 mm 实心轴 | 1048576 / 20位 | 1048576 / 20位 | SSI |
 | |||||

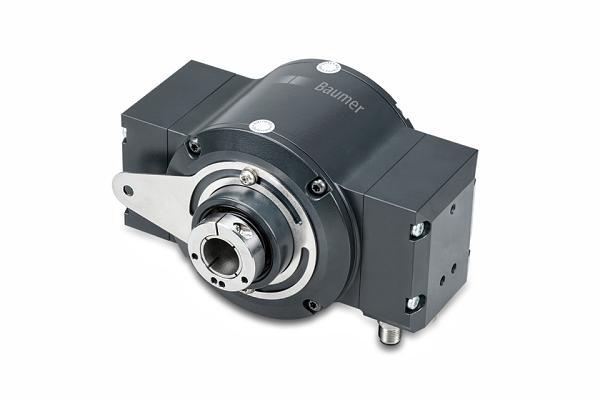

| （3）HMG10D / PMG10D绝对值重载编码器（集成的超速开关） | |||||
| 特点 | •超速值在2 ... 12000 ppr范围内可任意设置 •开关量信号输出 •实心轴或空心轴设计 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| HMG10-B - CANopen® | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | CANopen® |
| HMG10-B - DeviceNet | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | DeviceNet |
| HMG10-B - EtherCAT | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| HMG10-B - EtherNet/IP | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| HMG10-B - Profibus DP | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| HMG10-B - PROFINET | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | PROFINET |
| HMG10-B - SSI | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| HMG10-T - EtherNet/IP | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| HMG10-T - Profibus DP | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| HMG10-T - PROFINET | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | PROFINET |
| HMG10-T - SSI | ø105 mm | ø16…20 mm (通孔型) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| PMG10 - CANopen® | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | CANopen® |
| PMG10 - EtherCAT | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| PMG10 - EtherNet/IP | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| PMG10 - Profibus DP | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| PMG10 - PROFINET | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | PROFINET |
 | |||||

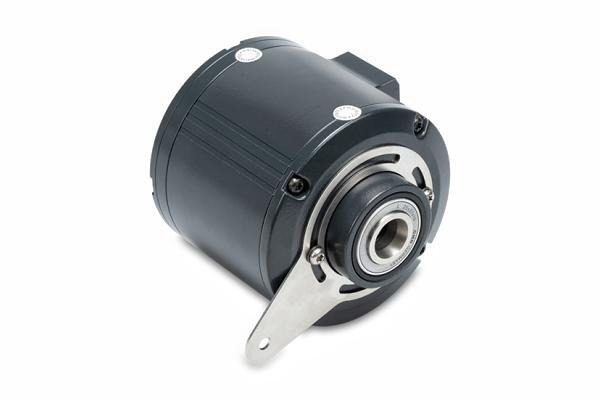

| （4）HMG10 / PMG10绝对值重载编码器（额外的增量信号，带零脉冲） | |||||
| 特点 | •两路电气隔离的额外输出 •HTL/TTL输出：分辨率高达131,072ppr •正余弦输出：每圈多达32个正弦波 •实心轴或空心轴设计。 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| HMG10-B - SSI | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| HMG10-T - SSI | ø105 mm | ø16…20 mm (通孔型) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| PMG10 - SSI | ø115 mm | ø11 mm 实心轴 | 1048576 / 20位 | 1048576 / 20位 | SSI |
  | |||||
