瑞士堡盟Baumer OM30系列高性能激光测距传感器包含OM30-P0100、OM30-L0100、OM30-P0350、OM30-L0350、OM30-P0500、OM30-L0500四种系列型号，测量距离范围可从 测量距离从 50 到 550 mm。Baumer OM30系列为现代化生产线提供高效的自动化解决方案。Baumer OM30系列作为一种高精度激光测距传感器它们凭借精确的测量性能和操作方便性深得客户信赖。
• 测量距离从 50 到 550 mm
• 线性偏差高达 0.08% MR
• 测量速度高达 5 kHz

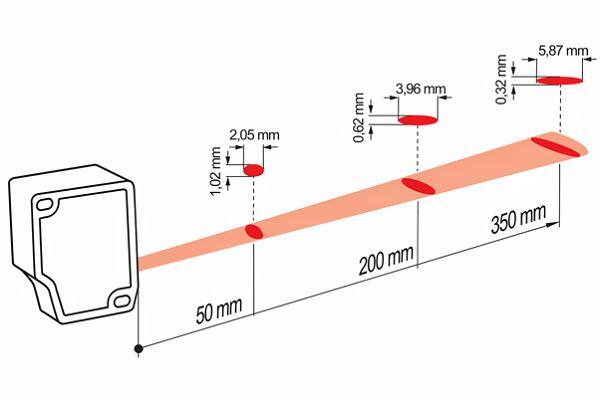

• 激光点变化和激光线变化
• 激光等级 2
• 通过 IO-Link 或 RS485 轻松集成。
1、紧凑——在最小空间内实现精确
• 紧凑的设计允许在不妥协的情况下进行灵活的设计。
• 由于自动调整曝光时间，即使在不断变化的表面上也能获得精确的测量结果。
• 由于线光束形状，对结构化材料的测量特别可靠。
2、易于使用——直观的参数化
• 通过直观的参数设置，对各个应用进行简单的传感器优化。
• 测量结果的可视化可实现快速实时分析并简化应用开发。
3、互联——关注工艺参数
• 通过集成的 IO-Link 接口或带有 Modbus RTU 协议的 RS485 提供额外数据，提高过程透明度。
• 通过使用标准化的 IO-Link 智能传感器配置文件 （DMS） 实现快速集成。
| 规程参数 | OM30-P0100 / OM30-L0100 | OM30-P0350 / OM30-L035 | OM30-P0500 / OM30-L0500 |
| 测量距离（Sd） | 50…100mm | 50…350mm | 50…550mm |
| 测量范围（MR） | 50mm | 300mm | 500mm |
| 重复精度 | 3 µm | 35 µm | 86 µm |
| 线性误差 | ±0.08% MR | ±0.1% MR, 50…200mm ±0.15% MR, 50…350mm | ±0.23% MR |
| 测量速率 | 5 kHz | ||
| 激光等级 | 2 | ||
| 数字量接口 | IO-Link，或带 Modbus RTU 协议的 RS485 输出 | ||
| OM20点光斑测距传感器的物料号 | |||
IO-Link: OM30-Lx.Yx | I: 11233966 U: 11233967 | I: 11232071 U: 11232072 | I: 11231082 U: 11231083 |
RS485: OM30-Lx.Tx | 11235102 | 11235104 | 11235106 |
| OM30 线光斑测距传感器的物料号 | |||
IO-Link: OM30-Lx.Yx | I: 11232058 U: 11233990 | I: 11231079 U: 11232075 | I: 11231343 U: 11232078 |
RS485 OM30-Lx.T | 11235103 | 11235105 | 11235107 |
| 外围设备（附件） | 说明 | 物料号 | |
 | SensControl —— 带内置电池的无线 IO-Link 主站，通过蓝牙或 WLAN 完成 现场参数设置并进行监控 | 11214576 | |
| USB IO-Link 主站，通过 USB 端口对带 IO-Link 接口的传感器进行参数设置 | 11048016 | ||
带 8 个端口的主站，IP20 防护等级，PROFINET 带 8 个端口的主站，IP20 防护等级，EtherNet/IP 接口 | 11215445 11215448 | ||
带 8 个端口的主站，IP67 防护等级，PROFINET 带 8 个端口的主站，IP67 防护等级，Ethernet/IP 接口 | 11215447 11215460 | ||
| 产品名称 | 测量距离Sd | 光束类型 | 线性误差 | 特征 |
OM30-L0100.HV.TXN 货号: 1123510 | 50 … 100 mm | Line | ± 0.08 % Mr | RS485 Modbus RTU |
OM30-L0100.HV.YIN 货号: 1123205 | 50 … 100 mm | Line | ± 0.08 % Mr | IO-Link V1.1 4 ... 20 mA / 2 ... 10 mA |
OM30-L0100.HV.YUN 货号: 11233990 | 50 … 100 mm | Line | ± 0.08 % Mr | IO-Link V1.1 0 … 10 VDC / 0 … 5 VDC |
OM30-L0350.HV.TXN 货号: 11235105 | 50 … 350 mm | Line | ± 0.1 % Mr , 50 ... 200 mm ± 0.15 % Mr , 50 ... 350 mm | RS485 Modbus RTU |
OM30-L0350.HV.YIN 货号: 11231079 | 50 … 350 mm | Line | ± 0.1 % Mr , 50 ... 200 mm ± 0.15 % Mr , 50 ... 350 mm | IO-Link V1.1 4 ... 20 mA / 2 ... 10 mA |
OM30-L0350.HV.YUN 货号: 11232075 | 50 … 350 mm | Line | ± 0.1 % Mr , 50 ... 200 mm ± 0.15 % Mr , 50 ... 350 mm | IO-Link V1.1 0 … 10 VDC / 0 … 5 VDC |
OM30-L0550.HV.TXN 货号: 11235107 | 50 … 550 mm | Line | ± 0.23 % Mr | RS485 Modbus RTU |
OM30-L0550.HV.YIN 货号: 11231343 | 50 … 550 mm | Line | ± 0.23 % Mr | IO-Link V1.1 4 ... 20 mA / 2 ... 10 mA |
OM30-L0550.HV.YUN 货号: 11232078 | 50 … 550 mm | Line | ± 0.23 % Mr | IO-Link V1.1 0 … 10 VDC / 0 … 5 VDC |
OM30-P0100.HV.TXN 货号: 11235102 | 50 … 100 mm | Point | ± 0.08 % Mr | RS485 Modbus RTU |
OM30-P0100.HV.YIN 货号: 11233966 | 50 … 100 mm | Point | ± 0.08 % Mr | IO-Link V1.1 4 ... 20 mA / 2 ... 10 mA |
OM30-P0100.HV.YUN 货号: 11233967 | 50 … 100 mm | Point | ± 0.08 % Mr | IO-Link V1.1 0 … 10 VDC / 0 … 5 VDC |
OM30-P0350.HV.TXN 货号: 11235104 | 50 … 350 mm | Point | ± 0.1 % Mr , 50 ... 200 mm ± 0.15 % Mr , 50 ... 350 mm | RS485 Modbus RTU |
OM30-P0350.HV.YIN 货号: 11232071 | 50 … 350 mm | Point | ± 0.1 % Mr , 50 ... 200 mm ± 0.15 % Mr , 50 ... 350 mm | IO-Link V1.1 4 ... 20 mA / 2 ... 10 mA |
OM30-P0350.HV.YUN 货号: 11232072 | 50 … 350 mm | Point | ± 0.1 % Mr , 50 ... 200 mm ± 0.15 % Mr , 50 ... 350 mm | IO-Link V1.1 0 … 10 VDC / 0 … 5 VDC |
OM30-P0550.HV.TXN 货号: 11235106 | 50 … 550 mm | Point | ± 0.23 % Mr | RS485 Modbus RTU |
OM30-P0550.HV.YIN 货号: 11231082 | 50 … 550 mm | Point | ± 0.23 % Mr | IO-Link V1.1 4 ... 20 mA / 2 ... 10 mA |
OM30-P0550.HV.YUN 货号: 11231083 | 50 … 550 mm | Point | ± 0.23 % Mr | IO-Link V1.1 0 … 10 VDC / 0 … 5 VDC |
