德国Gigahertz XD-45-HUV紫外线危害测量探测器
详情说明

一、XD-45-HUV检测头/紫外线危害测量探测器的产品特点

      1、XD-45-HUV用于紫外线危害测量的探测器:

        •UV-A 和 UV-BC 光化辐照度、UV-A 辐射辐照度;

        •直径 45 mm,包括用于 80° FOV 的适配器;

        •用于 X1-3 验光仪;

        •符合 IEC/EN 62471 和 EN 14255-1 标准以及指南 2006/25/EC;

        •包括校准证书。


二、XD-45-HUV检测头/紫外线危害测量探测器的产品概述

      XD-45-HUV 辐照度检测器设计用于评估人造光源的光暴露危险值。这种独特设备的三个传感器设计涵盖了皮肤和眼睛风险评估的要求。它支持许多标准和法规:

        •IEC 62471:2006 和 EN 62471:2008;

        •2006/25/EC;

        •在14255-1。


      1、ICNIRP/ACGIH光谱响应度

      皮肤和眼睛风险评估所需的光谱有效函数是使用两个滤波传感器形成的。这样可以防止单个滤波传感器解决方案固有的 UV-A、UV-B 和 UV-C 光谱范围之间的串扰和有限的灵敏度。使用双传感器方法还可以更好地模拟预期的光谱有效性函数。


      2、额外的辐射测量 UV-A 响应度

      用于评估 UV-A 的附加 UV-A 传感器315纳米-400纳米 包括人眼风险。所有三个传感器都安装在一个直径为20 mm的余弦扩散器后面。对于眼睛相关辐射值的测量,提供了前适配器,以将探测器视场限制在80度。

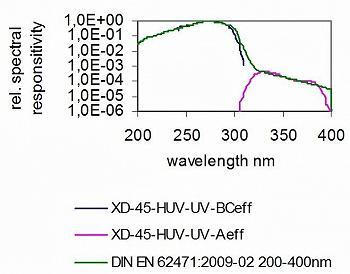

XD-45-HUV - UV-CBeff 和UV-Aeff 传感器 - 典型光谱响应度

XD-45-HUV - UV-CBeff 和UV-Aeff 传感器 - 典型光谱响应度

      3、可追溯的校准

      探测器ICNIRP(W/m²)和UV-A(W/m²)响应度的校准由千兆赫兹光学有限公司校准实验室对光辐射测量量进行。与千兆赫-Optik提供的绝对探测器响应度校准提供的所有光探测器一样,还包括探测器单个测量的相对光谱响应度数据。


      4、推荐的验光仪

      对于涉及稳态灯的应用,X13 建议使用验光仪。对于不稳定或短路的灯光,应选择验光仪P-9801

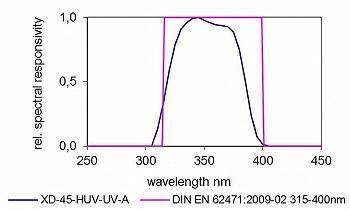

XD-45-HUV - UV-A 传感器 - 典型光谱响应度

XD-45-HUV - UV-A 传感器 - 典型光谱响应度


三、XD-45-HUV检测头/紫外线危害测量探测器的产品规格

规格
特点

SUV(λ) IEC/EN 62471 光谱检测器,可用于评估人造光源。总共设置三个光电二极管。两个正在形成滤光片修正 SUV(λ) 光化 UV-A 和 UV-BC 光谱响应率。具有辐射 UV-A 响应率的第三个检测器用于测量人眼的 UV-A 暴露。

视场带有可拆卸 80° F.O.V. 前适配器的 20 毫米直径漫射器
测量范围SUV(λ) (Σ of 2 cells):有效辐照度 0.5 mW/m² 至 10 mW/m²(最大分辨率 0.05 mW/m²),详见光谱图。
测量范围SUV (230 - 320) nm:有效辐照度 0.5 mW/m² 至 10000 W/m²(最大分辨率 0.05 µW/m²),详情参见光谱图。
测量范围SUV (320 - 400) nm:有效辐照度 0.5 µW/m² 至 10 W/m²(最大分辨率 0.05 µW/m²),详情参见光谱图。
测量范围UV-A (315 - 400) nm:辐照度 0.2 mW/m² 至 10000 W/m²(最大分辨率 0.02 mW/m²),详情参见光谱图。
重量

XD-45-HUV 探测器:直径 45 毫米,高 30 毫米,200 克(带电缆)

FOV 适配器:直径 60 毫米,高 32/49 毫米,50 克

注意事项

所述规格适用于包括检测器的 X1-3 仪表

*) 最大可测量信号值可能受被测源辐射的热量限制

光谱响应度

xd45huv-26

xd45huv-27

(备注:测量范围边缘的响应度有限)


四、XD-45-HUV检测头/紫外线危害测量探测器可配置

产品型号产品描述
X1-3用于测量人工辐射源的紫外线和蓝光危害的验光仪。
