您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik X1-4紫外线辐射计
德国Gigahertz-Optik X1-4紫外线辐射计
详情说明

一、X1-4辐射计/紫外线辐射移动式激光计的产品特点

      X1-4用于紫外辐射设备辐射防护测量的宽带辐射计

        •使用人工紫外线 (UVSV) 时用于紫外线辐射的移动式激光计;

        •红斑有效辐照度和UV-C辐射检测符合太阳浴(日光浴浴床)的紫外线防护法;

        •符合 UVSV、DIN EN 60335-2-27 和 DIN 5050-1:2010-01 标准。

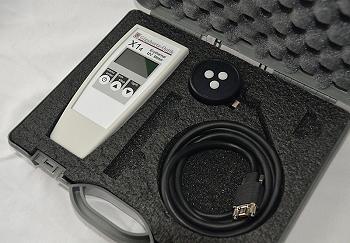

X14 带 BHO 外壳

X14 带 BHO 外壳

二、X1-4辐射计/紫外线辐射移动式激光计的产品概述

      1、欧盟委员会紫外线防护指令

      紫外线辐射是最普遍的ai症风险因素之一。正因为如此,联邦立法者正试图通过紫外线防护指令降低人工紫外线辐射的风险。对于发出紫外线辐射的日光浴床,这是通过限制最大紫外线输出来实现的。


      2、紫外红斑宽带辐射计

      为了向负责委员会提供符合紫外线防护指令的测量紫外线辐射的移动仪器,吉兆赫兹光学有限公司开发了X14 宽带辐射计。


      3、UVA 和 UVB 双通道紫外红斑检测头

      紫外辐射计的紫外红斑探测器头因其具有两个紫外辐射探测器而与众不同。分离两个辐射探测器之间的UVA和UVB光谱范围可减少长波长UVA和短波长UVB光谱范围之间的串扰。与只有一个紫外辐射检测器的紫外红斑测量检测器相比,这种设计原理大大降低了测量不确定度。


      4、光化紫外红斑剂量反应函数

      两个紫外辐射探测器的光谱灵敏度考虑了紫外红斑光化功能。因此,两个紫外辐射检测仪的总和信号形成有效的紫外红斑辐照度。此外,两个信号可以单独显示,以描述UVB与UVA辐射的比例。

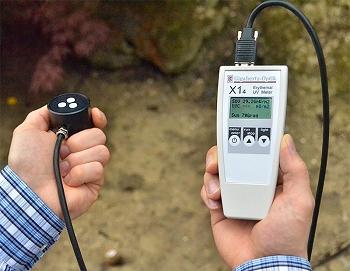

X14用于测量太阳辐射引起的紫外线辐射。

X14用于测量太阳辐射引起的紫外线辐射。

      5、检测紫外线辐射

      除了验证紫外线红斑辐照度外,紫外线防护指令符合紫外线晒黑床的检查还要求验证200至280nm光谱范围内的UVC辐照度。UVC 辐射必须小于 0.003 W/m² 的限制。X1的紫外测量头4 包括一个单独的UVC检测器。


      6、紫外线防护指令符合性

      The X14 红斑紫外线测量仪和 XD-45-ERYC 测量头是根据 DIN 60335-2-27 和 DIN 5050-1 开发的,符合各自的临界值。


      7、人工紫外线源和太阳光谱校正

      如果已知被测灯的光谱,则可以有效降低由于宽带辐射计的光谱不匹配引起的测量不确定性。X14紫外红斑宽带辐射计包括人造紫外灯、技术紫外辐射器和不同天顶角度的太阳光谱的常见光谱数据库。在不知道灯的光谱的情况下,+/- 25%的测量不确定度可以在光谱已知的情况下降低到+/- 6.5%。

XD-45-ERYC-4 紫外红斑检测头,具有额外的 UVC 辐射检测功能

XD-45-ERYC-4 紫外红斑检测头,具有额外的 UVC 辐射检测功能


      8、余弦校正视场

      准确测量大范围紫外辐射器的紫外辐照度的基本先决条件是紫外光测量仪具有余弦校正视场。紫外线防护指令是指 DIN 5050-1,规定 f2 误差小于 0.06。


      9、操作和处理简单

      只有三个按钮和结构清晰的菜单使仪表易于操作。紫外线辐射检测头与设备分开,并使用 2m 电缆连接到设备。测量头上有一个三脚架的安装点。


      10、与计算机一起使用

      The X14 紫外线测量仪包括一个USB接口,可通过计算机进行操作。在 USB 操作期间,设备通过 USB 接口供电。


      11、紫外线防护指令中的阈值

      相关规范和法规: 紫外线防护指令, DIN EN 60335-2-27 (VDE 0700-27):2009-04, DIN 5050-1:2010-01

阈值辐照度
紫外线防护指令

250 nm - 400 nm 0.3 W/m²eff

200 nm - 280 nm 0.003 W/m²

60335-2-27

250 nm - 320 nm 0.15 W/m²eff

320 nm - 400 nm 0.15 W/m²eff

5050-1没有为 UVC 200 nm - 290 nm 定义阈值
阈值光谱校正
紫外线防护指令咨询60335-2-27和5050-1
60335-2-27无光谱校正值
5050-1f1< 0.2 用于宽带辐射计,无参考光谱规格
阈值余弦校正
紫外线防护指令咨询 60335-2-27 和 5050-1
60335-2-27没有与余弦差异的规格
5050-1f2 <0 .06 用于宽带辐射计
阈值温度系数
紫外线防护指令咨询 60335-2-27 和 5050-1
60335-2-27在 20 °C ± 5 °C 环境温度下测量
5050-10.005 K-1 (10 °C - 50 °C)
紫外线发射器的老化期
紫外线防护指令咨询 60335-2-27 和 5050-1
60335-2-27最长曝光时间的一半
5050-1至少15分钟,波动小于± 5%
曝光时间为100J/m²
紫外线防护指令计算示例

At Eeff 0.3 W/m² about 5 min und 30 s

100 J/m² / 0.3 W/m² ≈ 330 s

阈值测量距离
紫外线防护指令咨询 60335-2-27 和 5050-1
60335-2-27面部辐射设备的最小推荐距离为100±2mm
5050-1

全身辐射 0 毫米或半径 30 厘米

在支撑面上的测量点前面


三、X1-4辐射计/紫外线辐射移动式激光计的产品规格

规格
模型XD-45-ERYC-4UV-A 320-400nm传感器UV-BC 250-320nm传感器UV-C 254nm传感器
光谱函数Erythema UV-ABCErythema UV-AErythema UV-BCUV-C
灵敏度-9E-7 A/(W/m²)eff1.1E-8 A/(W/m²)eff1.4E-9 A/(W/m²)
最小测量范围 1)1E-4 W/m²eff1.1E-6 W/m²eff9.E-5 W/m²eff7E-4 W/m²
最大测量范围1)2)100 W/m²eff1.1E2 W/m²eff5E3 W/m²eff3.5E4 W/m²
本底噪声信号 1)1E-5 W/m²eff1.1E-7 W/m²eff9E-6 W/m²eff7E-5 W/m²
最大信号强度-100 微安50 微安50 微安
感应区-8 毫米直径8 毫米直径8 毫米直径
视场功能-
余弦余弦余弦
工作温度 (5 - 40) 摄氏度 (5 - 40) 摄氏度 (5 - 40) 摄氏度 (5 - 40) 摄氏度
插头类型ITT (-4)---
电缆长度2米---
简短的介绍移动辐射计,用于根据日光浴的紫外线防护法测量紫外线红斑有效辐照度和检测 UV-C 辐射。符合 UVSV、DIN EN 60335-2-27 和 DIN 5050-1:2010-01 标准。
主要特点符合人体工程学设计的紧凑型仪表,单手控制。三通道检测头 XD-45-ERYC,用于测量有效的 UV-A 和 UV-BC 红斑辐照度以及检测 UV-C 辐照度。电池由两节 AA 电池供电。 USB接口。
测量范围符合检测头 XD-45-ERYC 的规格。
典型应用使用日光浴床和日光浴床检查红斑风险的移动测量仪。
校准仪表:校准和比较七个增益范围中每个范围内的电流响应度。

探测器头:校准每个探测器头通道的光化响应度。每个探测器头单元的相对光谱响应度的校准。

校准证书,其中描述了校准程序、使用的参考标准和校准值。

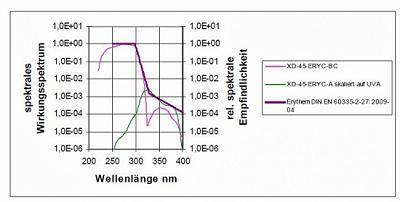

光谱响应度X1-4的光谱响应度

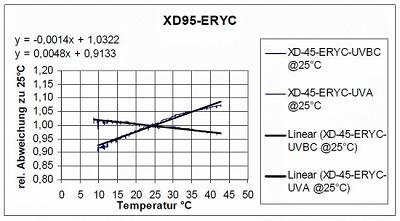

温度范围X1-4的温度范围

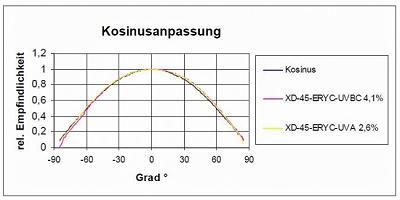

f2(方向响应/余弦误差)X1-4的f2(方向响应/余弦误差

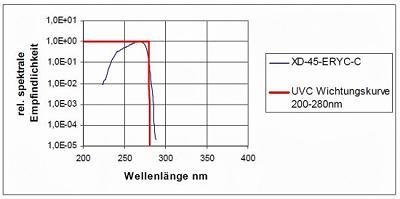

光谱响应度X1-4的光谱响应度


四、X1-4辐射计/紫外线辐射移动式激光计可配置

产品型号产品描述
XD-45-ERYC

用于根据 UVSV 测量 Solaria(日光浴床)和其他晒黑灯的紫外线危害的检测器

S-X1X1 型号的应用软件。
S-SDK-X20X20 变体(X1 和 HCT99)的软件开发工具包。
