堡盟 Baumer O300.DL-GM1J.72N （货号：11199079）是一款激光测距传感器，测距范围为30 … 250 mm。
• 类型：测量距离
• 测距范围：30 … 250 mm
• 脉冲红色激光二极管
• 推挽
• 自学习和IO-Link
• M8接头，4针
• -10 … 60 °C
• IP 67
• 型号：O300.DL-GM1J.72N
•货号：11199079
（1）基本参数 | |||
| 类型： | 距离测量 | 版本： | IO-Link测量 |
| 测量距离 Sd： | 30 … 250 mm | 焦距： | 400 mm |
| 调节： | 自学习和IO-Link | 上电指示灯： | 绿色LED |
| 指示灯： | 黄色LED | 分辨率： | 500 … 10000 µm |
| 线性误差： | ± 1,5 … 12,5 mm | 光束类型： | 点激光 |
| 交互影响抑制： | 是 | 光轴校准： | < 2° |
| 温漂： | < 0.2% Sde/K | ||
（2）光源 | |||
| 光源： | 脉冲红色激光二极管 | 波长： | 656 nm |
| 激光等级： | 1 | ||
（3）电气参数 | |||
| 响应时间 / 释放时间： | < 0,25 ms | 电源电压范围 +Vs： | 11 … 30 VDC |
| 最大电流消耗（无负载）： | 30 mA | 压降 Vd： | <2,5 VDC |
| 输出电路： | 推挽式 | 输出电流： | 100 mA |
| 短路保护： | 是 | 反极性保护： | 是 |
（4）通信接口 | |||
| 接口： | IO-Link V1.1 | 波特率： | 230.4 kBaud (COM3) |
| 周期时间： | ≥ 0,6 ms | 过程数据长度： | 3个字节 |
| 过程数据结构： | 位0 = BDC1 位2 = 质量 位3 = 报警 位8-23 = 16位测量值 | ||
（5）机械参数 | |||
| 宽度 / 直径： | 12,9 mm | 高度 / 长度： | 32,3 mm |
| 深度： | 23 mm | 类型： | 矩形 |
| 外壳材质： | 塑料（ASA、PMMA） | 前端光学元件： | PMMA |
| 连接方式： | M8 接头，4针 | ||
（6）环境条件 | |||
| 防护等级： | IP 67 | 工作温度： | -10 … +60 °C |

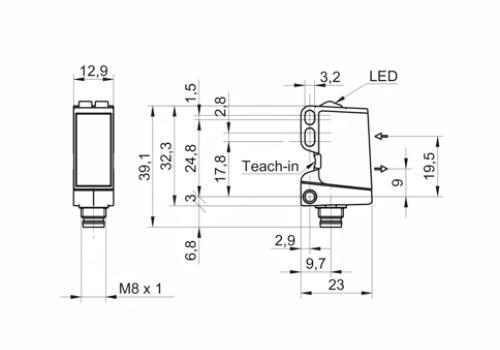

| 尺寸图 | 接线图 |
 |  |

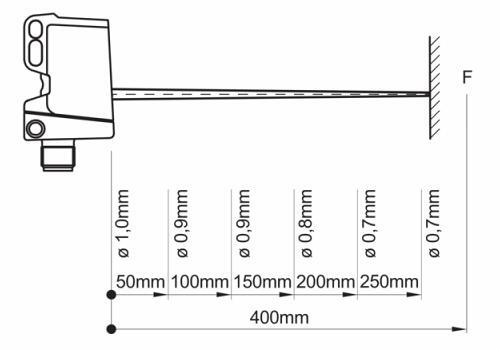

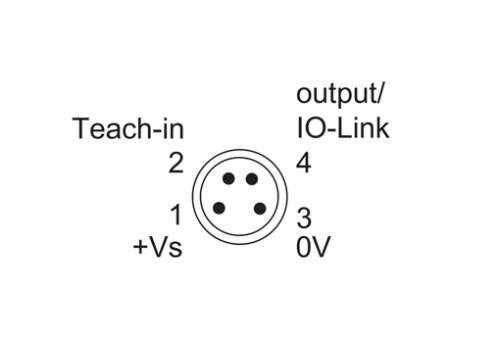

| 针角定义 | 典型光束特性 |
 |  |

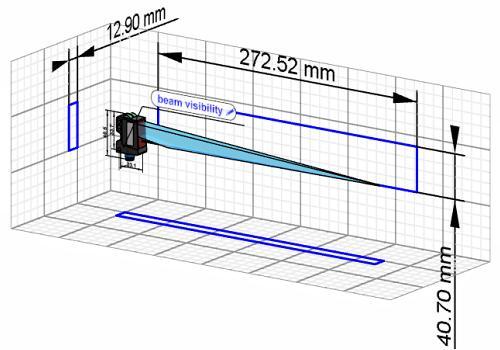

| 激光警告 | 3D 模型 |
 |  |
| 分辨率 | |
 |
