堡盟 Baumer OM70-P0070.HH0048.VI 是一款高精度激光测距传感器，货号为11200060，其特点及技术参数如下：
• 带实时监控功能的触摸显示屏。
• 开关点输出可配置。
• 触发模式及精度可选。
• 型号：OM70-P0070.HH0048.VI
• 货号：11200060
• 类型：激光测距传感器
• 测距范围：30 … 70 mm。
（1）基本参数 | |||
| 类型： | 距离测量 | 版本： | OM70点激光 |
| 测量距离 Sd： | 30 … 70 mm | 测量范围 Mr： | 40 mm |
| 最佳测量位置： | 48 mm | 调节： | 触摸屏，RS485 |
| 上电指示灯： | 绿色LED | 输出指示灯： | 黄色LED / 红色LED |
| 分辨率： | 0,7 … 1 µm | 重复精度： | 0,1 … 0,3 µm |
| 线性误差： | ± 0,06 % MR | 光束类型： | 点激光 |
| 温漂： | < 0.01% Sde/K | 数字量输出迟滞： | 可调节 |
（2）光源 | |||
| 光源： | 脉冲红色激光二极管 | 波长： | 660 nm |
| 激光等级： | 1 | ||
（3）电气参数 | |||
| 响应延迟： | 0,8 ms | 测量频率： | 2500 Hz |
| 电源电压范围 +Vs： | 15 … 28 VDC | 最大电流消耗（无负载）： | 75 mA |
| 输出电路： | 模拟量和RS485 | 输出信号： | 4…20 mA / 0…10 VDC |
| 输出电流： | 100 mA | 开关量输出： | 推挽式 |
| 短路保护： | 是 | 反极性保护： | 是，Vs到GND |
（4）通信接口 | |||
| 接口： | RS485 | 波特率： | 115200，可调 |
（5）机械参数 | |||
| 宽度 / 直径： | 26 mm | 高度 / 长度： | 74 mm |
| 深度： | 55 mm | 类型： | 矩形，正视型 |
| 外壳材质： | 铝 | 前端光学元件： | 玻璃 |
| 连接方式： | M12 接头，8针 | 重量： | 130 g |
（6）环境条件 | |||
| 抗环境光干扰能力： | < 28 kLux | 防护等级： | IP 67 |
| 工作温度： | -10 … +50 °C | 正弦振动： | IEC 60068-2-6:2008 1 mm p-p (10 - 55 Hz)，单轴5分钟 单轴30分钟 (55 Hz) |
| 半正弦振动： | IEC 60068-2-27:2009 30 g / 11 ms，单轴单方向6次冲击 | ||

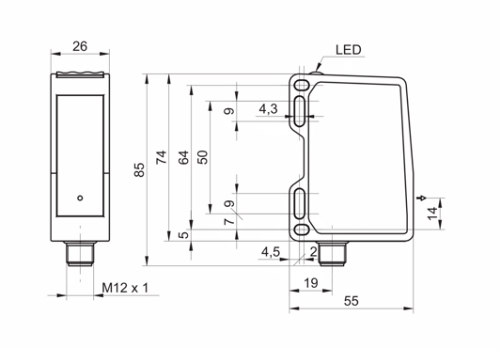

| 3D 模型图 | 尺寸图 |
 |  |

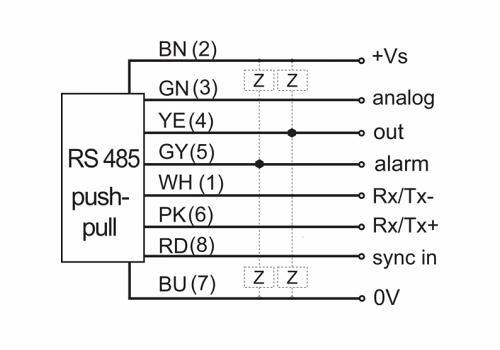

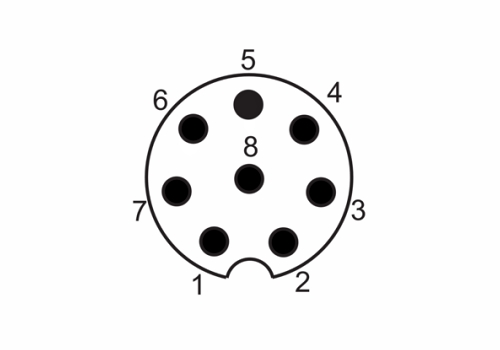

| 接线图 | 针角定义 |
 |  |

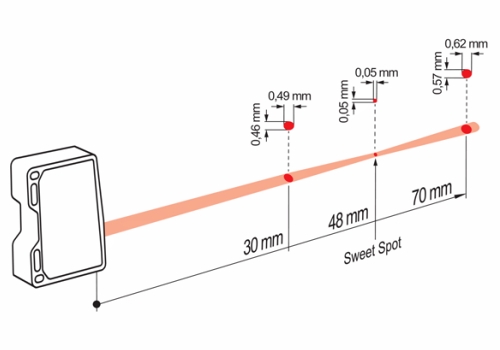

| 典型光束特性 | |
 |
