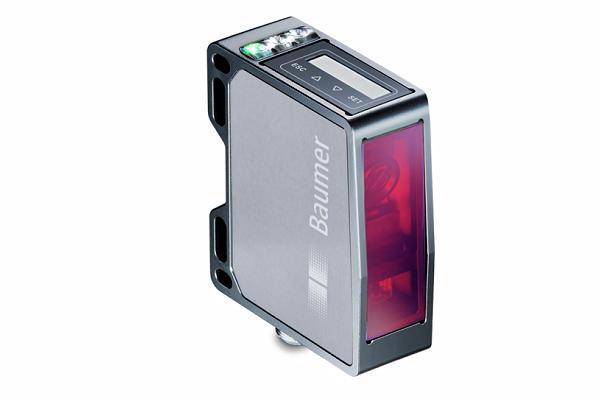

瑞士堡盟Baumer OM70 系列高性能激光测距传感器，具有OM70 激光线激光测距传感器和OM70 激光点激光测距传感器两种版本，其中OM70 激光线激光测距传感器又包括Baumer OM70-L0070、OM70-L0140、OM70-L0250 、OM70-L0600、M70-L1000和OM70-L1500六种型号，而OM70 激光点激光测距传感器也包括Baumer OM70-P0070 、OM70-P0140 、OM70-P0250 、OM70-P0600 、OM70-P1000 和 OM70-P1500 六种型号。另外还有OM70T系列高性能激光测距传感器，其又包含OM70T-L0070、OM70T-L0140、OM70T-L0250、OM70T-P0070、OM70T-P0140、OM70T-P0250六种型号。Baumer OM70 高性能激光测距传感器为要求苛刻的测量应用提供了简单的解决方案。传感器可以通过集成的网络界面快速、最佳地适应测量任务。最新的接口还确保非常容易集成。
1、在最接近的范围内具有最高的精度OM70-P/L
• 由于可选择的测量范围和高达 250 毫米的最佳点，可在近距离内进行精确的在线测量。
• 由于点和线光束形状，无论被测物体如何，都可以进行可靠的测量。
• 带有串行或以太网接口的变体的定制集成。
2、远距离测量的可重复性OM70-P/L
• 测量范围达 1700 mm 的灵活应用解决方案。
• 由于点和线光束形状，无论被测物体如何，都可以进行可靠的测量。
• 带有串行或以太网接口的变体的定制集成。
3、用于尺寸精度检查的公差测量OM70T
• 通过非接触式尺寸精度检查提高产品质量。
• 通过显示屏轻松快速地示教参考距离。
• 通过附加开关输出直接在线检查 OK/NOK。
1、可靠和精确——一流的测量性能
• 即使在环境光等恶劣环境条件下也具有无与伦比的测量性能

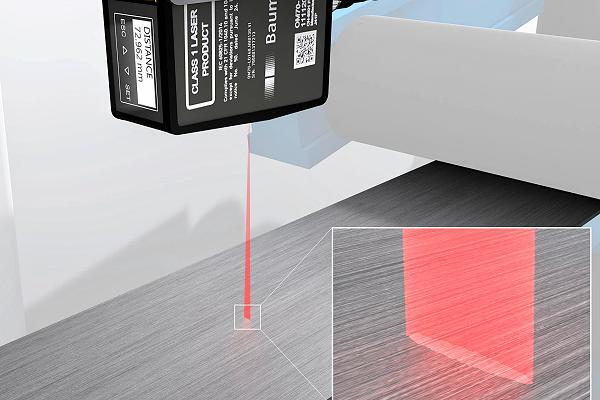

• 由于超细线光束，即使在要求苛刻的表面上也能获得可靠的测量结果
• 得益于自动曝光控制或可调滤波器等综合功能，可获得稳定的测量信号
2、领先的可用性——对测量应用的直观调整
• 通过直观的堡盟网络界面，根据特定要求轻松调整传感器
• 通过实时监控测量值和条件进行快速分析
• 早期检测和抑制干扰信号以实现过程可靠的测量
3、互联——与标准化接口的高效集成
• 通过 Modbus TCP、OPC/UA 和 EtherNet/IP 轻松集成到自动化金字塔的各个层级
• 得益于符合 B 级的 PROFINET，现场级的高效集成和简单的设备更换
• 通过每个接口进行实时参数化以实现灵活的生产量
• 二次数据的附加值，例如信号质量或照明储备，例如用于预防性维护概念
| 规格参数 | OM70-P0070 / OM70-L0070 | OM70-P0140 / OM70-L0140 | OM70-P0250 / OM70-L0250 | OM70-P0600 / OM70-L0600 | OM70-P1000 / OM70-L1000 | OM70-P1500 / OM70-L1500 |
| 测量距离 (Sd) | 30…70mm | 40…140mm | 50…250mm | 100…600mm | 100…1000 mm | 150…1500mm |
| 测量范围 (MR) | 40mm | 100mm | 200mm | 500mm | 900mm | 1350mm |
| 最佳测量位置 (聚焦区域） | 65mm | 130mm | 240mm | 500mm | 1000mm | 1500mm |
| 分辨率 | 0.7 … 1 µm | 1.2…2.5 µm | 1.4…6.3 µm | 3…24 µm | 3…63 µm | 13…125 µm |
| 重复精度 | 0.1 … 0.3 µm | 0.3…0.7 µm | 0.3…2 µm | 1…9 µm | 1…32 µm | 3…63 µm |
| 线性误差 | ± 24 µm | ± 70 µm | ± 180 µm | ± 600 µm | ± 1710 µm | ± 4320 µm |
| ± 0.06% Mr | ± 0.07% Mr | ± 0.09% Mr | ± 0.12% Mr | ± 0.19% Mr | ± 0.32% Mr | |
| 测量频率 | 2 kHz | |||||
| 激光等级 | 1 | 1 和 2 | ||||
| 抗环境光干扰能力 | < 28 kLux | < 38 kLux | < 175 kLux | < 300 kLux | < 100 kLux | < 35 kLux |
| 数字量接口 | Ethernet TCP/IP | |||||
| 协议 | Modbus TCP, OPC UA, Profinet, UDP Streaming, Ethernet/IP | |||||
| 附加功能 | 参考零位可调 / 可选择过滤功能 / 可设置数字（开关）量输出，迟滞值可调，以毫米为单位 / 可在电流和电压输出间切换 / 三个可存储的设置 / 参数设置导入和导出功能 | |||||
| 带 Ethernet 接口的 OM70-P 点激光测距传感器的物料号 | ||||||
功能：测距 OM70-Px.EK | 11216511 | 11216512 | 11194696 | LK1: 11216518 LK2: 11186912 | LK1: 11216519 LK2: 11216513 | LK1: 11216520 LK2: 11216514 |
| 带 Ethernet 接口的 OM70-L 线激光测距传感器的物料号 | ||||||
功能：测距 OM70-Lx.EK | 11216505 | 11216506 | 11194698 | LK1: 11216515 LK2: 11216507 | LK1: 11216516 LK2: 11216508 | LK1: 11216517 LK2: 11216510 |
如何选择合适的Baumer OM70 系列高性能激光测距传感器的型号？只需 5 个步骤即可找到正确的解决方案：
1、定义测量范围
• 为了达到最高精度，测量范围应尽可能小。
2、选择最佳位置
• 为了获得特别可靠的测量结果，应在激光的最佳位置（焦点）进行测量。

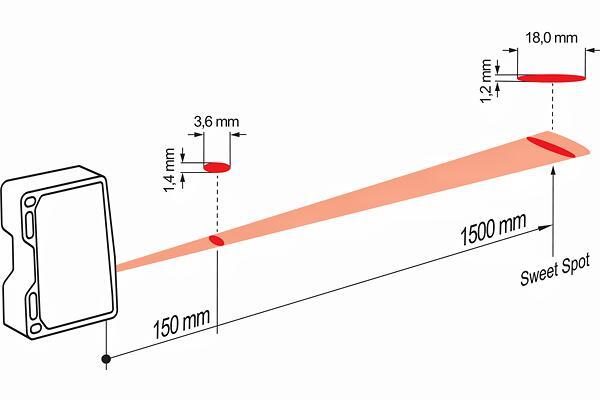

3、定义波束形状
• 为了增加测量值的稳定性，建议使用线波束形状。点传感器有利于测量最小的物体和跳跃。
4、选择激光等级
• 对深色物体进行快速测量需要 2 级激光;在所有其他情况下，激光等级 1 就足够了。
5、定义接口
• 在这里，您可以在两种变体之间进行选择：带 Web 接口的以太网 TCP/IP 接口或带显示器的串行接口。两个版本均提供模拟输出。
1、生产中的精确机器人定位
得益于自动曝光时间控制和Baumer OM70激光点的小激光光斑，机器人可以非常精确地定位，例如安装小螺丝。
2、拉丝金属的厚度测量
Baumer OM70激光线传感器可靠地检查拉丝金属板厚度的公差，同时执行双板检查，以防止机器损坏和生产损失。
3、木梁尺寸控制
在木材加工中，Baumer OM70激光线传感器检查胶合层压木材的尺寸精度，以确保梁所需的结构承载能力。
| 在最接近的范围内实现最高精度OM70系列 | ||||||
| 产品名称 | 测量距离 SD | 最佳点 | 光束类型 | 线性误差 | 激光类 | 特征 |
OM70-L0070.HH0048.EK 货号: 11216521 | 30 … 70 mm | 48 mm | Line | ± 0.06 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0070.HH0048.VI 货号: 11200058 | 30 … 70 mm | 48 mm | Line | ± 0.06 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0070.HH0065.EK 货号: 11216505 | 30 … 70 mm | 65 mm | Line | ± 0.06 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0070.HH0065.VI 货号: 11112017 | 30 … 70 mm | 65 mm | Line | ± 0.06 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0140.HH0070.EK 货号: 11220165 | 40 … 140 mm | 70 mm | Line | ± 0.07 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0140.HH0070.VI 货号: 11200062 | 40 … 140 mm | 70 mm | Line | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0140.HH0100.EK 货号: 11220166 | 40 … 140 mm | 100 mm | Line | ± 0.07 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0140.HH0100.VI 货号: 11200064 | 40 … 140 mm | 100 mm | Line | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0140.HH0130.EK 货号: 11216506 | 40 … 140 mm | 130 mm | Line | ± 0.07 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0140.HH0130.VI 货号: 11112019 | 40 … 140 mm | 130 mm | Line | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0250.HH0130.EK 货号: 11220167 | 50 … 250 mm | 130 mm | Line | ± 0.09 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0250.HH0130.VI 货号: 11200066 | 50 … 250 mm | 130 mm | Line | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0250.HH0180.EK 货号: 11220168 | 50 … 250 mm | 180 mm | Line | ± 0.09 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0250.HH0180.VI 货号: 11200068 | 50 … 250 mm | 180 mm | Line | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0250.HH0240.EK 货号: 11194698 | 50 … 250 mm | 240 mm | Line | ± 0.09 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0250.HH0240.VI 货号: 11112061 | 50 … 250 mm | 240 mm | Line | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0070.HH0048.EK 货号: 11216522 | 30 … 70 mm | 48 mm | Point | ± 0.06 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0070.HH0048.VI 货号: 11200060 | 30 … 70 mm | 48 mm | Point | ± 0.06 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0070.HH0065.EK 货号: 11216511 | 30 … 70 mm | 65 mm | Point | ± 0.06 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0070.HH0065.VI 货号: 11195785 | 30 … 70 mm | 65 mm | Point | ± 0.06 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0140.HH0070.EK 货号: 11220192 | 40 … 140 mm | 70 mm | Point | ± 0.07 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0140.HH0070.VI 货号: 11200061 | 40 … 140 mm | 70 mm | Point | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0140.HH0100.EK 货号: 11220193 | 40 … 140 mm | 100 mm | Point | ± 0.07 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0140.HH0100.VI 货号: 11200063 | 40 … 140 mm | 100 mm | Point | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0140.HH0130.EK 货号: 11216512 | 40 … 140 mm | 130 mm | Point | ± 0.07 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0140.HH0130.VI 货号: 11112018 | 40 … 140 mm | 130 mm | Point | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0250.HH0130.EK 货号: 11220194 | 50 … 250 mm | 130 mm | Point | ± 0.09 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0250.HH0130.VI 货号: 11200065 | 50 … 250 mm | 130 mm | Point | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0250.HH0180.EK 货号: 11220195 | 50 … 250 mm | 180 mm | Point | ± 0.09 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0250.HH0180.VI 货号: 11200067 | 50 … 250 mm | 180 mm | Point | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0250.HH0240.EK 货号: 11194696 | 50 … 250 mm | 240 mm | Point | ± 0.09 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0250.HH0240.VI 货号: 11112060 | 50 … 250 mm | 240 mm | Point | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
| 远距离测量的可重复性OM70-P/L系列 | ||||||
| 产品名称 | 测量距离 SD | 最佳点 | 光束类型 | 线性误差 | 激光类 | 特征 |
OM70-L0600.HH0500.EK 货号: 11216515 | 100 … 600 mm | 500 mm | Line | ± 0.12 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0600.HH0500.VI 货号: 11112065 | 100 … 600 mm | 500 mm | Line | ± 0.12 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0600.HV0350.EK 货号: 11220169 | 100 … 600 mm | 350 mm | Line | ± 0.12 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0600.HV0350.VI 货号: 11200090 | 100 … 600 mm | 350 mm | Line | ± 0.12 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L0600.HV0500.EK 货号: 11216507 | 100 … 600 mm | 500 mm | Line | ± 0.12 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L0600.HV0500.VI 货号: 11112067 | 100 … 600 mm | 500 mm | Line | ± 0.12 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L1000.HH1000.EK 货号: 11216516 | 100 … 1000 mm | 1000 mm | Line | ± 0.19 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L1000.HH1000.VI 货号: 11195788 | 100 … 1000 mm | 1000 mm | Line | ± 0.19 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L1000.HV0500.EK 货号： 11220190 | 100 … 1000 mm | 500 mm | Line | ± 0.19 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L1000.HV0500.VI 货号: 11199109 | 100 … 1000 mm | 500 mm | Line | ± 0.19 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L1000.HV0700.EK 货号: 11220191 | 100 … 1000 mm | 700 mm | Line | ± 0.19 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L1000.HV0700.VI 货号: 11200095 | 100 … 1000 mm | 700 mm | Line | ± 0.19 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L1000.HV1000.EK 货号: 11216508 | 100 … 1000 mm | 1000 mm | Line | ± 0.19 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L1000.HV1000.VI 货号: 11199100 | 100 … 1000 mm | 1000 mm | Line | ± 0.19 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L1500.HH1500.EK 货号: 11216517 | 150 … 1500 mm | 1500 mm | Line | ± 0.32 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L1500.HH1500.VI 货号: 11112012 | 150 … 1500 mm | 1500 mm | Line | ± 0.32 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-L1500.HV1500.EK 货号: 11216510 | 150 … 1500 mm | 1500 mm | Line | ± 0.32 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-L1500.HV1500.VI 货号: 11112015 | 150 … 1500 mm | 1500 mm | Line | ± 0.32 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0600.HH0500.EK 货号: 11216518 | 100 … 600 mm | 500 mm | Point | ± 0.12 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0600.HH0500.VI 货号: 11112064 | 100 … 600 mm | 500 mm | Point | ± 0.12 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0600.HV0350.EK 货号: 11220196 | 100 … 600 mm | 350 mm | Point | ± 0.12 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0600.HV0350.VI 货号: 11200069 | 100 … 600 mm | 350 mm | Point | ± 0.12 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P0600.HV0500.EK 货号: 11186912 | 100 … 600 mm | 500 mm | Point | ± 0.12 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P0600.HV0500.VI 货号: 11112066 | 100 … 600 mm | 500 mm | Point | ± 0.12 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P1000.HH1000.EK 货号: 11216519 | 100 … 1000 mm | 1000 mm | Point | ± 0.19 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P1000.HH1000.VI 货号: 11195787 | 100 … 1000 mm | 1000 mm | Point | ± 0.19 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P1000.HV0500.EK 货号: 11220197 | 100 … 1000 mm | 500 mm | Point | ± 0.19 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P1000.HV0500.VI 货号: 11199108 | 100 … 1000 mm | 500 mm | Point | ± 0.19 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P1000.HV0700.EK 货号: 11220198 | 100 … 1000 mm | 700 mm | Point | ± 0.19 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P1000.HV0700.VI 货号: 11200091 | 100 … 1000 mm | 700 mm | Point | ± 0.19 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P1000.HV1000.EK 货号: 11216513 | 100 … 1000 mm | 1000 mm | Point | ± 0.19 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P1000.HV1000.VI 货号: 11199089 | 100 … 1000 mm | 1000 mm | Point | ± 0.19 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P1500.HH1500.EK 货号: 11216520 | 150 … 1500 mm | 1500 mm | Point | ± 0.32 % Mr | 1 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P1500.HH1500.VI 货号: 11111994 | 150 … 1500 mm | 1500 mm | Point | ± 0.32 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P1500.HV1500.EK 货号: 11216514 | 150 … 1500 mm | 1500 mm | Point | ± 0.32 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
OM70-P1500.HV1500.VI 货号: 11112013 | 150 … 1500 mm | 1500 mm | Point | ± 0.32 % Mr | 2 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70-P1700.HV1700.EK 货号: 11706347 | 150 … 1700 mm | 1700 mm | Point | ± 0.32 % Mr | 2 | Ethernet TCP/IP Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC |
| 用于尺寸精度检查的公差测量OM70T系列 | ||||||
| 产品名称 | 测量距离 SD | 最佳点 | 光束类型 | 线性误差 | 激光类 | 特征 |
OM70T-L0070.HH0065.VI 货号: 11175113 | 30 … 70 mm | 65 mm | Line | ± 0.06 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70T-L0140.HH0130.VI 货号: 11175110 | 40 … 140 mm | 130 mm | Line | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70T-L0250.HH0240.VI 货号: 11175097 | 50 … 250 mm | 240 mm | Line | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70T-P0070.HH0065.VI 货号: 11195786 | 30 … 70 mm | 65 mm | Point | ± 0.06 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70T-P0140.HH0130.VI 货号: 11175099 | 40 … 140 mm | 130 mm | Point | ± 0.07 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
OM70T-P0250.HH0240.VI 货号: 11175094 | 50 … 250 mm | 240 mm | Point | ± 0.09 % Mr | 1 | RS485 4 ... 20 mA / 0 ... 10 VDC |
