一、Gigahertz-Optik BTS2048-VL-CP-ILED-B-IS-1.0-HL 光谱辐射计特点

      德国原装进口 Gigahertz-Optik BTS2048-VL-CP-ILED-B-IS-1.0-HL CCD 传感器光谱辐射计，用于测量 CIE 127B 平均 LED 强度。

        •测量适配器具有紧凑的积分球，可实现均匀的活动区域；

        •用于 CW 和脉冲测量的高端 CCD 传感器光谱辐射计；

        •测量几何形状：平均强度 CIE 条件 B；

        •波长范围/nm：350 - 1050；

        •V(λ)传感器测量范围：0.15 mcd - 420 kcd；

        •测量范围 - 光谱传感器：15 mcd - 150000 kcd；

        •评论：适用于 LED 分级/LED 测试系统 CIE 127 条件 B（平均 LED 强度）。

用于测量平均 LED 强度 (CIE127 B) 的 BTS2048-VL-CP-ILED-B-IS-1.0-HL

发光强度光谱仪是一款紧凑型模块，可集成到 LED 测试系统中。

二、Gigahertz-Optik BTS2048-VL-CP-ILED-B-IS-1.0-HL 光谱辐射计介绍

      平均 LED 强度

      为了与 LED 制造商文献中提供的数据保持一定的一致性，CIE 引入了新术语“平均 LED 强度”。为此，CIE 127 定义了测量距离以及执行测量的区域。常用的“条件-B”指定测量距离为 100 毫米，传感器面积为 100 平方毫米，整个区域必须具有极高的均匀性。配备 CP-ILED-B-IS-1.0-HL 输入透镜的 BTS2048-VL 非常适合测量“平均 LED 强度 I LED-B ”。

      BTS2048-VL照度计

      基于BTS2048-VL CCD的高质量光谱辐射计是国际公认的高端产品。它是市场上最紧凑的光谱辐射计之一，可在许多应用中实现直接系统集成，而无需昂贵且可能降低测量质量的光导。其特点之一是扩散器窗口，可以直接安装到积分球上以测量光通量。有关BTS2048-VL的更多详细信息（ BTS2048-VL-TEC版本中还提供热电冷却功能），请参阅相应的数据表。

      使用 BTS2048-VL 进行前端和后端 LED 分级

      BTS2048-VL 非常适合用于工业 LED 分级。特别是，它可用于执行 CIE S025 或 DIN 5032-9 规定的 LED 时间同步脉冲测量。当人们想要在测量中考虑热效应时，这是必要的。 CCD 传感器的所有像素（电子快门）的瞬时电子归零设置与其触发接口相结合，可实现 BTS2048-VL 的测量和 LED 电流供应之间的完美同步。该器件具有极宽的动态范围，最短积分时间仅为 2 µs。这比传统设备（通常为毫秒）短 1000 倍。此外，内部 OD1 和 OD2 滤波器将动态范围提高至 9 个数量级，并且以太网接口提供快速数据传输。为了让用户将该设备集成到他们的系统中，BTS2048-VL 配备了强大的功能S-SDK-BTS2048软件开发套件附带一些有用的示例。

      将 BTS2048-VL 扩展为发光强度光谱辐射计

      根据 CIE127 测量几何形状测量“平均 LED 强度”在 LED 分级中很常见。 BTS2048-VL 可与 CP-ILED-B-IS-1.0-HL (ILED B) 适配器组合并校准，使用标准 CIE 平均 LED 强度条件 B 几何结构进行发光强度、光谱、颜色和显色指数测量。由于其设计紧凑、重量轻且无需光导，该适配器和光谱辐射计形成了一个单片模块，可以方便地集成到前端和后端 LED 分级的完整测试系统中。它作为完全校准的模块提供。 2pi 光通量光谱辐射计可以作为完整的模块从测试系统中取出来进行重新校准。无需连接光导，可以方便地进行重新校准，且不确定性较低。

      用于工业 LED 分级的 CP-ILED-B-IS-1.0-HL 适配器

      CP-ILED-B-IS-1.0-HL 设计用于测量“平均 LED 强度”(I LED-B )。其 100 mm² 探测器面积（直径 11.28 mm）基于带有坚固合成涂层的 紧凑积分球，可确保整个接收表面的响应度达到尽可能高的均匀性。一体式管遵循 100 毫米的指定测量距离，其内表面经过精心设计，可最大限度地减少反射。球体的输出端口有一个 UMPF-1.0-HL 连接器，用于连接 BTS2048-VL。

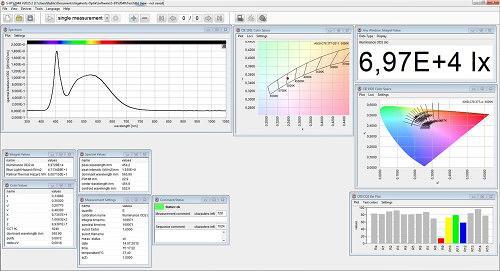

S-BTS2048用户软件

      系统集成软件

      Gigahertz-Optik 提供S-SDK-BTS2048软件开发套件，用于将 BTS2048-VL-CP-ILED-B-IS-1.0-HL 发光强度光谱辐射计与用户 LED 测试系统的系统软件集成。

S-SDK-BTS2048软件开发套件

      校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-VL-CP-ILED-B-IS-1.0-HL 在 Gigahertz-Optik 的 DAkkS 认可 (DK-15047-01-00) 校准实验室中进行校准。该认证是针对我们实验室的光谱响应度和光谱辐照度符合 ISO/IEC 17025 的要求。校准是在距离接收表面 100 毫米处使用点光源进行的。每台设备均附有各自的校准证书。

三、BTS2048-VL-CP-ILED-B-IS-1.0-HL 光谱辐射计的技术规格
