堡盟 Baumer UNDK 09U6914/D1 （货号：11007901）是一款最小物体/开口的超声波测距传感器，测距范围为3 … 150 mm。
• 测距范围：3 … 150 mm
• 电压输出
• 自学习
• 电缆 PUR 4 x 0,08, 2 m
• 工作温度：0 … +60 °C
• IP 67
• 型号：UNDK 09U6914/D1。
（1）基本参数 | |||
| 感应范围 Sd： | 3 … 150 mm | 感应范围近端限值 Sdc： | 3 … 150 mm |
| 感应范围远端限值 Sde： | 3 … 150 mm | 重复精度： | 0,5 mm |
| 分辨率： | < 0,3 mm | 响应时间 ton： | < 35 ms |
| 释放时间 toff： | < 35 ms | 温漂： | > 50 mm < 2 % of distance to target Sde |
| 声波频率： | 380 kHz | 调节： | 自学习 |
| 对准器： | 目标物指示灯闪烁 | 指示灯： | 黄色LED / 红色LED |
（2）电气参数 | |||
| 电源电压范围 +Vs： | 15 … 30 VDC | 最大电流消耗（无负载）： | 35 mA |
| 输出电路： | 电压输出 | 输出信号： | 0…10 V / 10…0 V |
| 输出电流： | 15 mA | 残余纹波： | < 10 % Vs |
| 短路保护： | 是 | 反极性保护： | 是 |
（3）机械参数 | |||
| 类型： | 矩形 | 外壳材质： | PA 12 |
| 束波套材质： | POM | 宽度 / 直径： | 8,6 mm |
| 高度 / 长度： | 48,8 mm | 深度： | 57,7 mm |
| 连接方式： | PUR电缆，4 x 0.08，2 m | ||
（4）环境条件 | |||
| 工作温度： | 0 … +60 °C | 防护等级： | IP 67 |

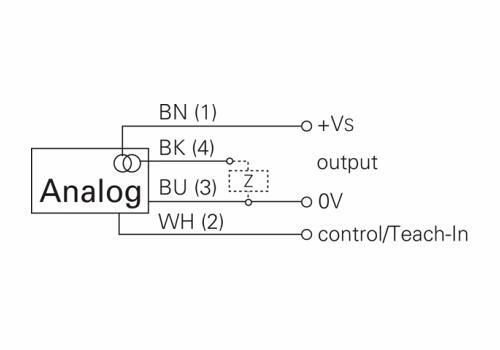

| 尺寸图 | 接线图 |
 |  |

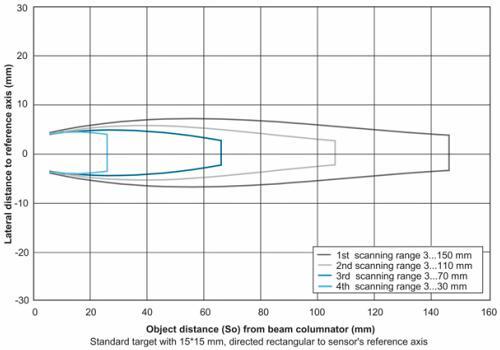

| 典型声锥纵面 | |
 |
