德国原装进口 Gigahertz-Optik UV-3727 检测头/探测器，适用于 222nm 准分子灯、UVC LED 和低压汞灯辐照度检测：
•杀菌灯紫外线检测器；
•谱函数：UV-C / B (200 - 310 nm)；
•波长范围（纳米）：UV 200 nm - 310 nm；
•典型响应度：57.5 µA / (W / cm2) @254 nm；
•输入光学器件/尺寸（毫米）：19.2 mm Ø diffuser；
•评论：准分子灯 (222 nm)、低压汞灯 (254 nm) 和 UV LED (250-300 nm)。
UV-37 系列探测器专为紫外光谱区域的辐射测量而设计，多年来已在工业和科学用途中得到验证。 UV-3727 型号提供测量通常用于杀菌应用的 222 nm 准分子灯 (Kr-Cl) 的特殊功能。此外，它还可以测量其他 UVC 杀菌源类型，包括低压汞灯和 UV LED。

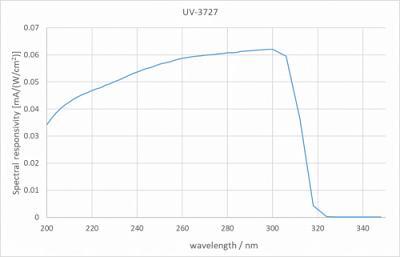

UV-3727 检测器的典型光谱灵敏度。
UV-3727 检测器采用了具有扩展深紫外响应能力的光电二极管。仅测量所需光谱灵敏度范围内的辐射（图 2）。除了 222 nm 处的校准之外，还包括常见 UV LED 波长和低压汞灯的可选校准系数。

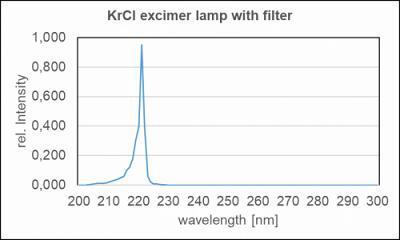

UV-3727用于杀菌应用的带滤光片的 Kr-Cl 准分子灯的典型光谱功率分布。
为了测量辐照度，探测器的入口光学器件是具有余弦视场的漫射器，必须将其放置在所需的测量平面中。扩散器和光电二极管通过紫外线辐射进行预老化，以显着减少因暴露于紫外线辐射而不可避免的老化过程。即使在密集使用时，UV-3727 检测器也显示出非常小的老化影响。作为建议的年度重新校准的一部分，任何变化都会被记录和纠正。
UV-3727 检测器的光电二极管在几皮安 (10 -12 A) 到几微安 (10 -6 A)范围内提供测量信号和辐照度之间的严格线性关系。当连接到 Gigahertz-Optik X1-1 仪表（图 1）时，它提供至少高达 1000 mW / cm² 的线性测量范围，分辨率为 0.002μW / cm² (@222 nm)。
以绝对单位进行可靠测量需要对测量设备进行校准，并可追溯至国家计量研究所 (NMI) 标准。自1993年以来，Gigahertz-Optik测量实验室已被PTB（Physikalisch-Technische Bundesanstalt）和DAkkS（德国认证机构）认可为校准实验室，用于测量光谱响应度和光谱辐照度（DK-15047-01-00） ）。自此，所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准可提供最高水平的可追溯性，并在全球范围内得到认可。

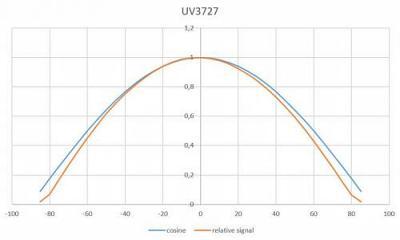

UV-3727 辐照度检测器的COS响应
根据各个工业部门的要求，部分校准实验室被DAkkS（D-PL-15047-01-00）认可为DIN EN ISO / IEC 17025测试实验室。因此，除了工厂证书之外，Gigahertz-Optik 还可以选择提供用于 X1-1-UV-3727 校准的 DIN EN ISO / IEC 17025 测试证书。

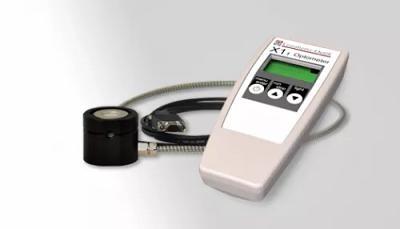

移动式紫外线辐射计，配有独立的测量装置和检测器，用于测量 222nm 准分子灯以及汞灯和 UVC LED 的辐照度和剂量。
UV-3727 检测器的光谱响应度经过校准。进行测量时，可以在 X1-1 测量仪上选择 222nm 准分子波长或 UV-LED 或 Hg 灯的标称波长。
（1）基础参数 | |||
| 简短的介绍 | 用于 UV-C 杀菌源（包括准分子、低压汞和 UV LED）的紫外线检测器。 | 主要特点 | 宽带 UV 检测器 200 nm 至 310 nm，在 222 nm、254 nm 和 UVC LED 波长下进行绝对校准。 |
| 测量范围 | 222nm 时测量范围通常为 0.002 µW / cm² 至 1000 mW / cm²。 | 典型应用 | UVC 源（包括 222nm 准分子灯）的杀菌辐照度和剂量。 |
| 校准 | 以 5 nm 为步长校准 222 nm、254 nm 和 UV LED 波长 (220 - 300) nm 的绝对响应度。 | ||
（2）技术规格 | |||
| 典型响应度 | 5.75E-05 A/(W/cm²) @ 254 nm。 | 尺寸 | 37 mm Ø, 27 mm height |
| 输入光学器件 | 余弦校正，19.2 mm Ø。 | 温度范围 | (5 - 40)°C，温度系数：-0.168%/℃，（*使用 254 nm 灯测定）。 |
| 最小信号电流 | 取决于验光计 | 光谱响应度 | UV 200 nm - 310 nm。 |
| 上升时间 | typ. 880 ns。 | 安装 | 横向M6螺纹孔 |
| 插头类型 | 有四种不同的插头类型可供选择，标识为：-1、-2、-3 和 -4。 | ||
| 型号 | 描述 |
| P-9710 | 四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。 |
| X1-RM | 3HE 外壳中的验光计可用于 19” 机架。 |
| P-9802 | 实验室用电流放大器（验光计），最多可配备 24 个测量头。 |
| P-21 | 多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。 |
| X1-1 | 四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。 |
| 型号 | 描述 |
| UV-3718 | 用于测量 UV-C 254nm 辐射高辐照度（W/m²）的探测器头。 |
| UV-3726 | 用于 UV-C LED 和低压汞杀菌灯的紫外线检测器。 |
| X1-UV-3727 | 适用于 222 nm 准分子、UC-C LED 和杀菌灯的紫外线辐射计。 |
