光学编码器如何接线？本文为大家介绍光学编码器的接线方法图解。遵循这些准则将减少噪声、错误计数、接地环路和其他与电源相关的问题的可能性。
电缆长度越长，它就越有可能充当天线并拾取不需要的噪声。保持较短的长度可以减少这种情况的可能性。
每次进行互连时，无论是两根电线之间的对接接头，还是电线连接到接线盒，出现连接不良的可能性都会增加。减少电缆/电线线路中的连接数量可以减少出现连接问题的可能性。

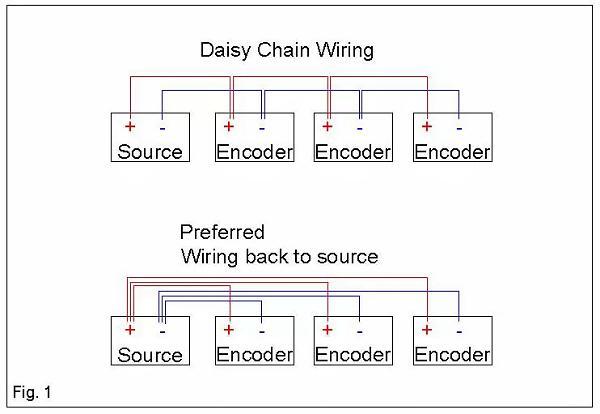

这最常适用于电源轨，但总体而言是一种很好的做法。不通过设备接线，而是从源接线（图 1）。这减少了系统组件之间的电压降，并且是一种更可靠的接线方法，因为由于接线故障而导致丢失的物品更少。
避免信号线（例如来自编码器的信号线）沿着任何高压或高电流传输线延伸。来自电源线的噪声可以耦合到低信号电缆中。致命一击是将信号线与电源线一起放置在屏蔽导管中。噪声别无选择，只能耦合到电线中。将编码器线布置在导管外优于将其与导管内的高载流导体分组。如果需要将信号线和电源线走在一起，首选方法是将信号线和电源线相互垂直走线。
5 伏应用的典型值为 120 欧姆至 1K 欧姆。在大多数情况下，噪声的电流分量非常低。这意味着它不会通过低阻抗或电阻产生那么多电压（相当于信号）。由于编码器中的线路驱动器用于提供电流，因此任何低电阻负载的噪声都会消失，但线路驱动器仍然能够传递信号。在差分应用中，该电阻器应位于所需通道及其互补通道（即A 和 A'）之间。对于单端应用，该电阻器应连接在所需通道和接地之间。

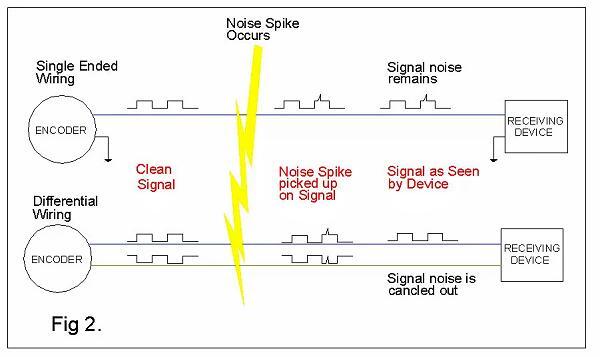

差分输出极大地提高了系统处理噪声的能力。与一根信号线和一根地线相反，差分输出提供两条信号线，每条线上的信号完全相同。耦合到系统中的任何噪声都是共模的，或者在两条线上都是相同的。由于差分系统被设置为仅查看具有完全相反电压电势的信号，因此噪声分量被抑制。在单端系统中，噪声与真实信号无法区分，并且无法被抑制。
低质量电源可能会传递足够的 60 Hz 纹波或开关噪声，从而导致问题。如果是这种情况，在电源处使用滤波电容器可能会有所帮助。 QDI 编码器的规格为 2% 纹波。
排流线或电缆屏蔽线的作用是将耦合到电缆箔屏蔽层的任何噪声路由至接地。不使用这根电线意味着排水管不会带走噪音。当使用长电缆时，这一点尤其重要。同样重要的是要记住，加蔽线可能会无意中将噪声耦合到信号线上。请注意，加蔽线未在编码器主体内部绑扎。
